Was bedeutet der VESA Standard?

Die Abkürzung VESA steht für Video Electronics Standards Association. Der VESA Flat Display Mounting Interface (FDMI) ist ein Standard für die Befestigungen von Flachbildschirmen / LCD / Monitoren / Fernseh-Geräten an Monitorhalterungen. Je nach Abmessung und Gewicht des Bildschirms sind mindestens vier Gewinde definiert. Durch den einheitlichen VESA-Standard können Sie Ihren Fernseher an einer Monitorhalterung für die Wand, den Tisch oder Decke befestigen. Voraussetzung ist, dass sowohl der Monitor / Fernseher als auch die Monitorhalterung die gleiche VESA Norm besitzen.

Welche VESA-Norm hat mein TV / Fernseher?

Nahezu alle Hersteller von Monitoren / Fernseh-Geräten (wie LG, Sony, Panasonic, Samsung, Metz, Loewe) stellen auf der Rückseite der Bildschirme entsprechende Gewindelöcher für die Befestigung an Halterungssystemen zur Verfügung. Aus dem horizontalen sowie dem vertikalen Abstand der Gewindelöcher resultiert die VESA Norm.

Ihre VESA-Norm können Sie auf zwei Wege ermitteln:

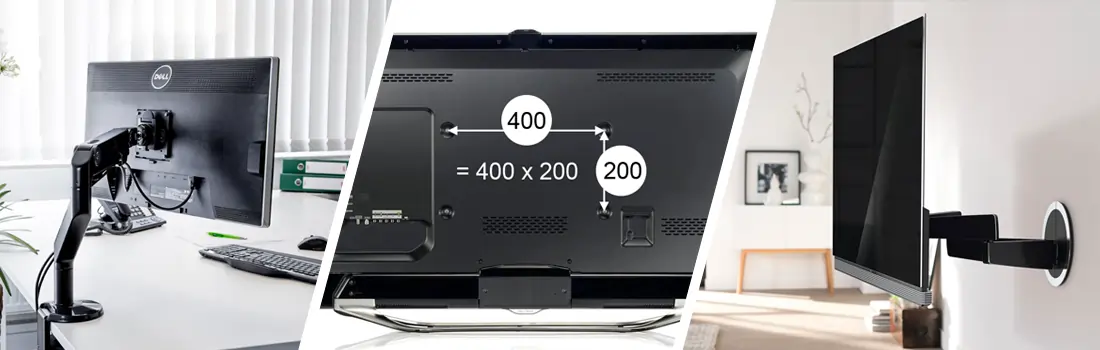

1. Drehen Sie Ihren Bildschirm um und suchen die Gewindelöcher. Messen Sie nun den horizontalen sowie den vertikalen Abstand der Schraublöcher (Mittelpunkt zu Mittelpunkt). Beträgt die Entfernung der VESA-Löcher zum Beispiel in der Breite 400 Millimeter und in der Höhe 200 Millimeter, dann entspricht das einem VESA-Maß von 400 x 200 Millimetern (VESA Norm = horizontaler Abstand in mm x vertikaler Abstand in mm).
2. Wenn Ihnen das Datenblatt Ihres Monitores vorliegt, finden Sie dort die VESA-Angabe. Alternativ können Sie die Modellnummer Ihres TV Gerätes auf der Herstellerseite eingeben und finden dort die benötigte Angabe.

Gängige / bekannte VESA-Normen sind:
VESA 75x75, VESA 100x100, VESA 200x100, VESA 200x200, VESA 300x200, VESA 300x300, VESA 400x200, VESA 400x300, VESA 400x400, VESA 600x200, VESA 600x400, VESA 700x400, VESA 800x400, VESA 800x500, VESA 800x600, VESA 1000x800
(horizontaler x vertikaler Gewindeabstand).

Wie finde ich die passende Monitorhalterung zu meinem TV Gerät?

Bei den Monitorhalterungen in unserem Online-Shop ist stets angegeben für welche VESA-Maße die betreffende Halterung geeignet ist. Bitte beachten Sie neben der passenden VESA-Norm auch die maximale Tragkraft der Halterung, welche ebenfalls in den Produktdaten der Wandhalterungen, Tischhalterungen und auch TV Standfüßen zu finden ist. Sie finden die Angaben nicht oder haben weiterführende Fragen? Wenn Sie sich gerne an unser Support-Team! Wir beraten neutral und herstellerübergreifend.

Die VESA passt nicht zu der ausgesuchten Halterung?

Wenn die VESA zu klein oder zu groß ist oder Ihr Fernseher keine Gewindelöcher hat, kommen VESA-Adapter zum Einsatz. Dies kann zum Beispiel bei Fernseh-Geräten von Metz oder Loewe der Fall sein. Für alle Modelle finden Sie einen passenden VESA-Adapter in unserem Shop.

Auf dem einen Foto in der linken Leiste kam der MonLines V014 VESA Adapter bei einem Samsung U28E590D zum Einsatz. Durch den VESA Adapter wurde die VESA Aufnahme von 75x75 mm auf 100x100 mm vergrößert.

In unserem Online-Shop finden Sie eine Vielzahl an VESA Adaptern. Gerne sind wir Ihnen auf der Suche nach einem passenden Adaptersatz behilflich. Rufen Sie uns einfach an oder schreiben eine Mail mit Nennung Ihres Fernseh-Modells! Alternativ können Sie Ihre gewünschte Fernsehhalterung bestellen und im Kommentarfeld Ihr Fernseh-Modell eintragen mit Bitte um Prüfung. Wir prüfen dann für Sie, ob der Fernseher zu der ausgesuchten Halterung passt.

Die Syntax der Norm

In der VESA Syntax wird MIS (Mounting Interface Standard) verwendet. Durch die Unterteilung kann detaillierter hinsichtlich Bildschirmdiagonale und maximalem Gewicht unterschieden werden.

VESA MIS-B: 10,2 bis 20,2 cm Bildschirmdiagonale; max. 2kg
VESA MIS-C: 20,3 bis 30,4 cm Bildschirmdiagonale; max. 4,5kg
VESA MIS-D: 30,5 bis 58,3 cm Bildschirmdiagonale; max. 14kg
VESA MIS-E: 58,4 bis 78,6 cm Bildschirmdiagonale; max. 22,7kg
VESA MIS-F: 78,7 bis 228,6 cm Bildschirmdiagonale; max. 113,6kg

In der Praxis findet bei kleineren Monitoren vorwiegend MIS-D Anwendung. Mit zunehmender Bildschirmdiagonale / Zollgröße der Monitore und Fernseher wechselt diese zu MIS-E oder MIS-F. Ab einer VESA von 200x200 werden weiterhin meist M6 statt M4 Schrauben verwendet; bei noch größeren Bildschirmen M8 Schrauben oder es kommen mehr als vier Gewindelöcher zum Einsatz.

Bei quadratischen VESA Maßen wird meist nur eine Zahl angegeben, z.B. VESA 75, VESA 100, VESA 200, VESA 300, VESA 400. Dies steht dann für 75x75, 100x100, 200x200, 300x300, 400x400). Unterscheiden sich die Maße, erfolgt die Angabe horizontaler Gewindeabstand x vertikaler Gewindeabstand, z.B. VESA 200x100, 300x200, 400x200, 400x300, 600x200, 600x400, 700x400, 800x400, 800x600, 1000x800.
