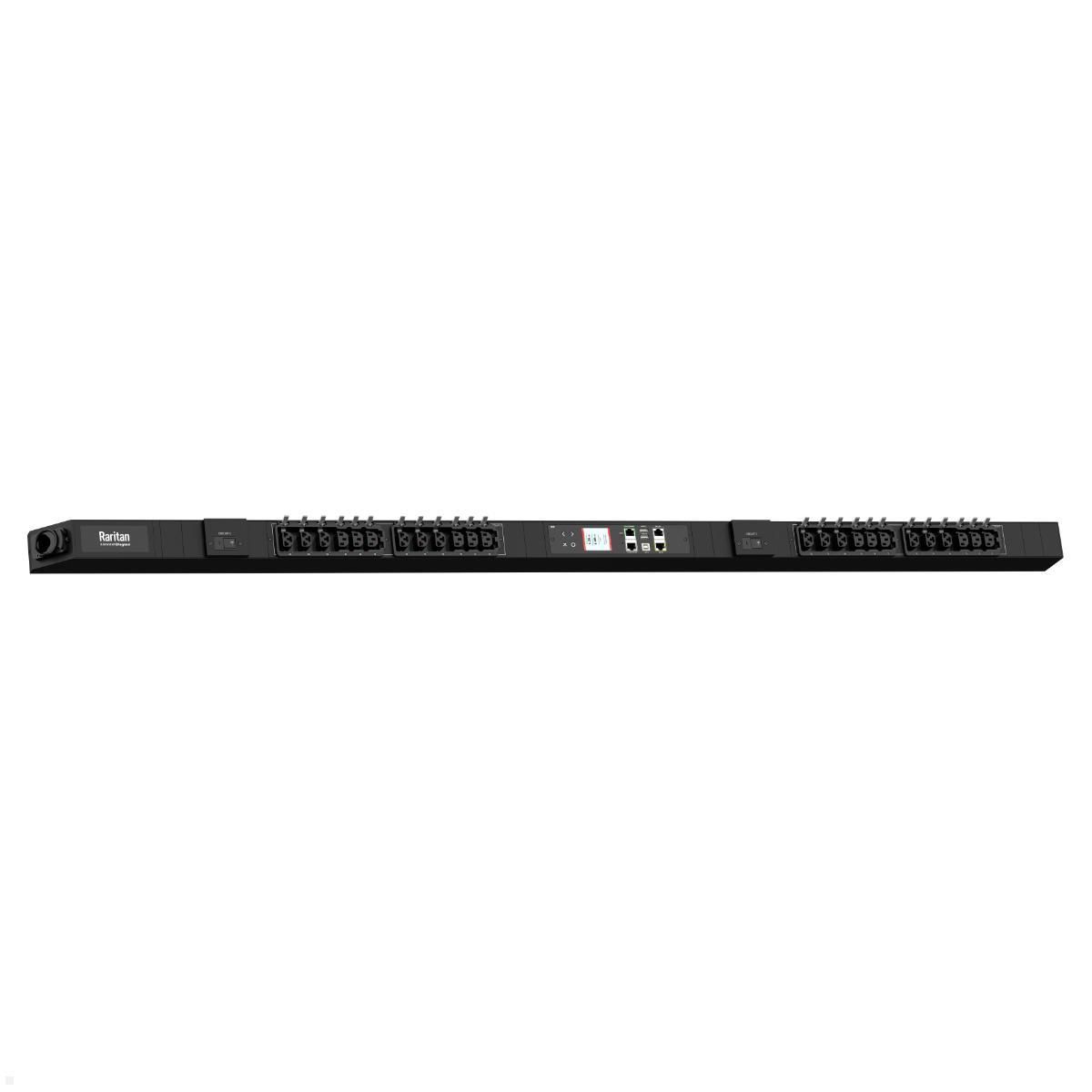

Legrand Raritan iX Rack-PDU 0U mit 12xHDOT C13 / 12xCx, 1-phasig 230V 32A, Outlet Metered/Switched (PX4-5161-E7)
Highlights
- 24 verriegelbare Outlets, 7,4 kVA
- 1-phasig 230V 32A, IEC-Eingang

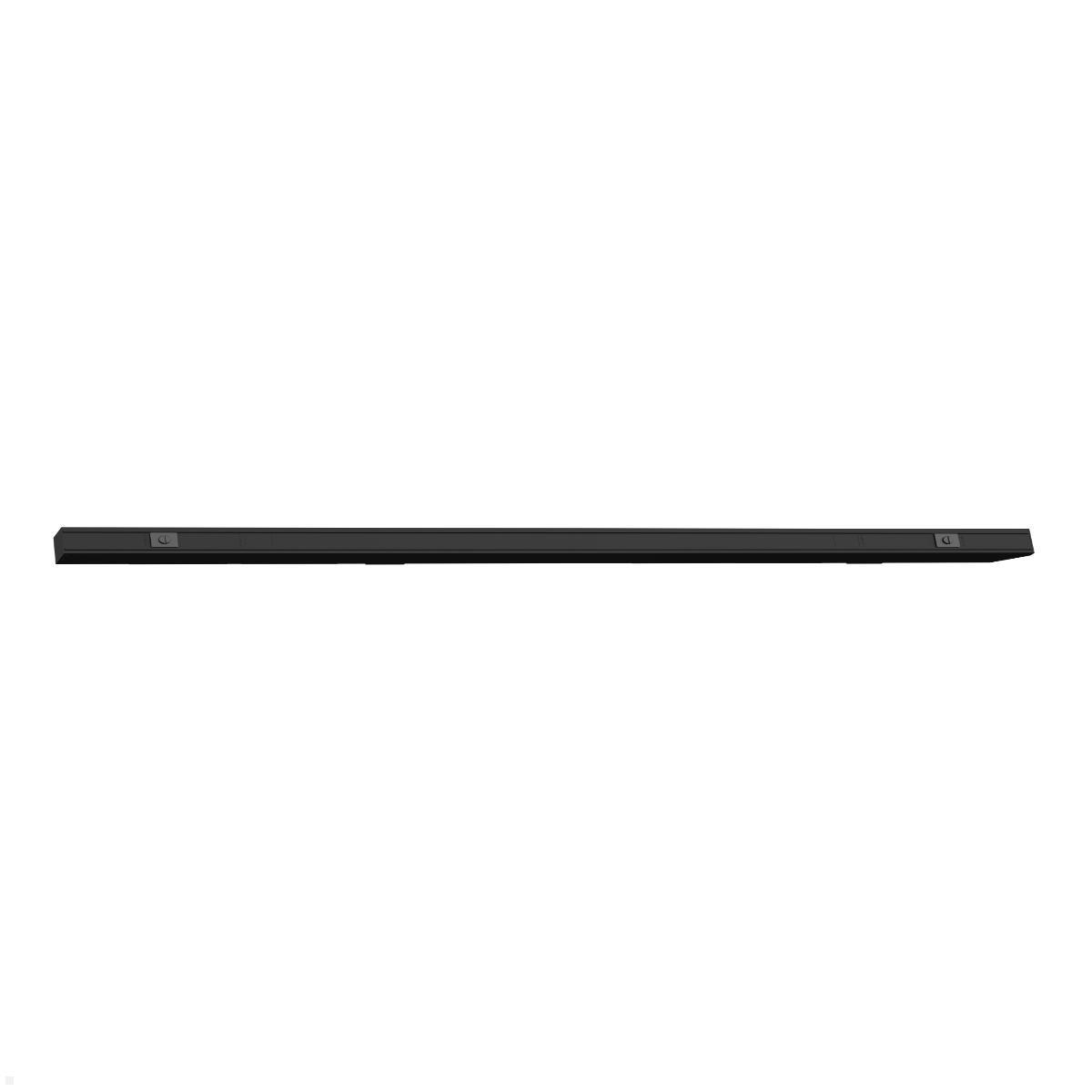

- Billing-Grade Messung Klasse 0,5

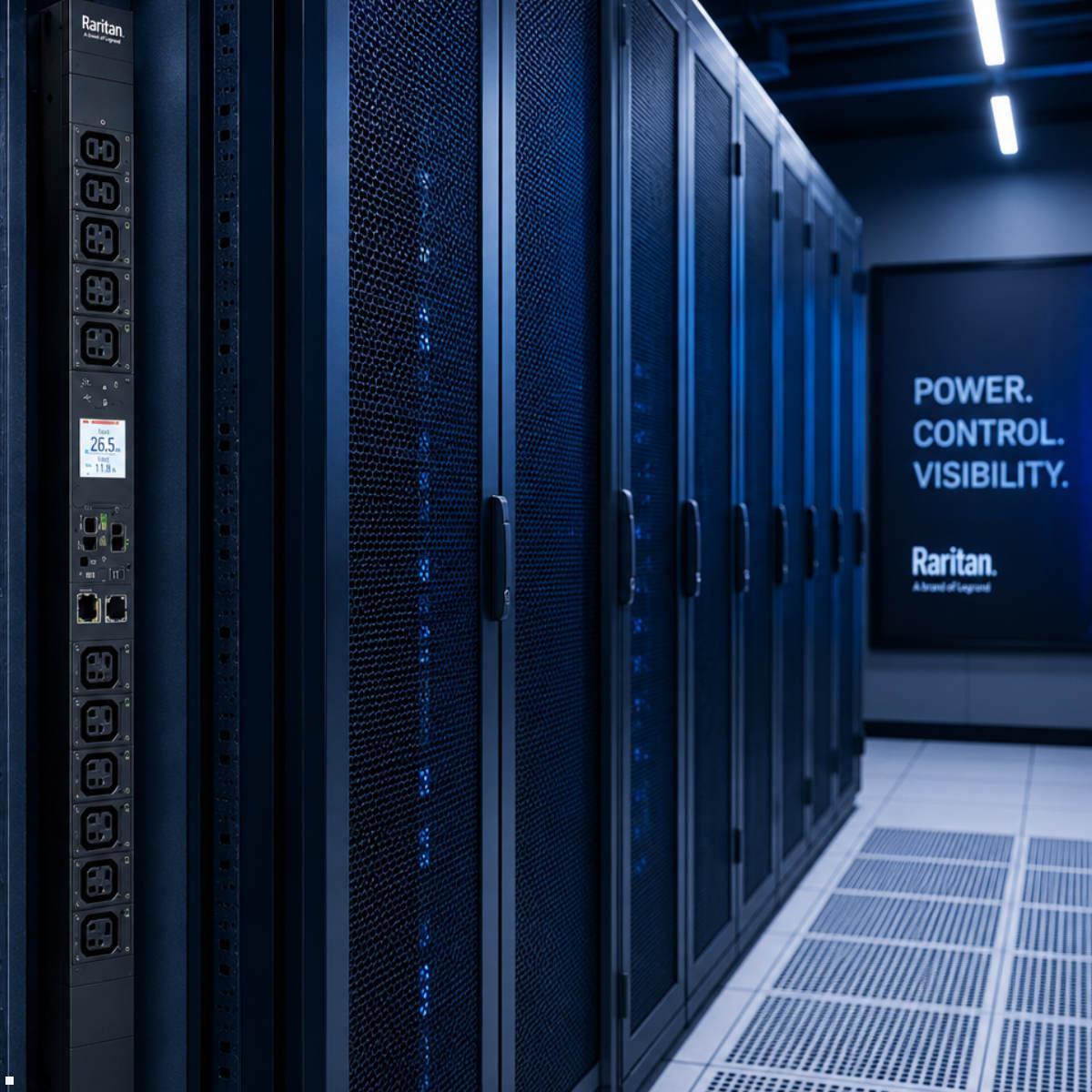

- Remote Outlet Switching

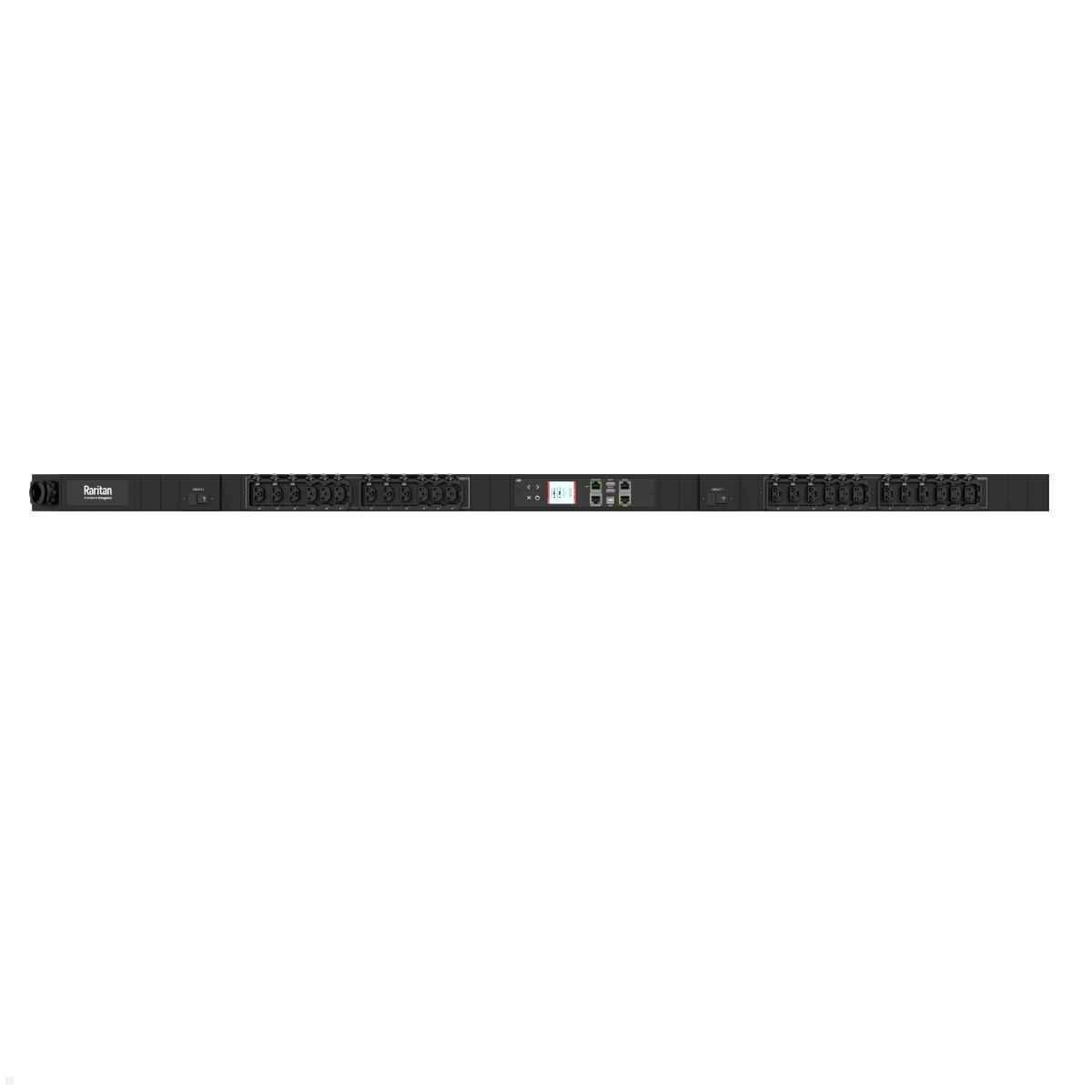

- Hot-swappable Controller, Farb-LCD
Intelligente Stromverteilung mit ferngesteuerter Schaltfunktion im Serverrack
Die Legrand Raritan iX Rack-PDU (PX4-5161-E7) ist eine leistungsstarke, vertikal montierbare 0U-Stromverteilungseinheit für den professionellen Einsatz im Rechenzentrum. Mit 24 verriegelbaren Ausgängen (12x HDOT C13 und 12x Combo C13/C19) und einer Kapazität von 7,4 kVA bietet sie zuverlässige Stromverteilung für anspruchsvolle Server- und Netzwerkinfrastrukturen. Die einphasige PDU wird über einen IEC 230V/32A Eingang versorgt und ermöglicht dank Remote Outlet Switching das gezielte Ein- und Ausschalten einzelner Ausgänge über das Netzwerk. Die Billing-Grade Energiemessung der Klasse 0,5 liefert präzise Verbrauchsdaten für Spannung, Strom, Wirkleistung, Scheinleistung, Energieverbrauch und Leistungsfaktor. Die Messung erfolgt pro Eingangsleitung, pro Sicherungsautomat und pro einzelnem Ausgang. Zusätzlich überwacht die PDU die Stromqualität mit Parametern wie Oberschwingungsverzerrung, Spannungseinbrüchen, Spannungsüberhöhungen, Neutralleiterstrom, Einschaltstrom und Scheitelfaktor.
Intelligente Rack-PDU für professionelles Infrastrukturmanagement
Der hot-swappable Controller mit integriertem Farbdisplay ermöglicht den Austausch im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Das LCD-Display zeigt Spannung, Strom und Wirkleistung pro Leitung, pro Sicherungsautomat und pro Ausgang an und passt die Ausrichtung automatisch an. Die Fernverwaltung erfolgt über HTTP(S), SSH, Telnet, SNMP v2/v3, JSON-RPC API, MODBUS-TCP und Redfish API. Bis zu 8 PDUs lassen sich über die PDU-Link-Funktion verketten, wobei die Primär-PDU alle Leistungsdaten der angeschlossenen Einheiten zentral verwaltet. Im Kaskadierungsmodus können bis zu 32 PDUs über einen Ethernet-Port oder 16 PDUs über USB betrieben werden. Die redundante Dual-Ethernet-Anbindung (10/100/1000 Base-T) mit optionalem WLAN (802.11 a/b/g/n) gewährleistet eine hochverfügbare Netzwerkverbindung. Die PDU unterstützt umfangreiche Umgebungssensorik für Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck, Staub, Wasseraustritt, Bewegung, Vibration und Kontaktschluss.
Technische Details Legrand Raritan iX Rack-PDU 0U mit 12xHDOT C13 / 12xCx, 1-phasig 230V 32A, Outlet Metered/Switched (PX4-5161-E7)
- Eingang: IEC 230V/32A 2P+PE 6h
- Nennspannung Eingang: 230V
- Maximaler Eingangsstrom: 32A
- Leistungskapazität: 7,4 kVA
- Nennspannung Ausgang: 200 - 240V
- Ausgänge: 12x HDOT C13, 12x Combo C13/C19
- Überlastschutz: 2 Sicherungsautomaten
- Energiemessung: Billing-Grade, Klasse 0,5
- Messung pro Eingangsleitung, pro Sicherungsautomat, pro Ausgang
- Remote Outlet Switching
- Power Quality Monitoring
- Hot-swappable Controller mit Farb-LCD-Display

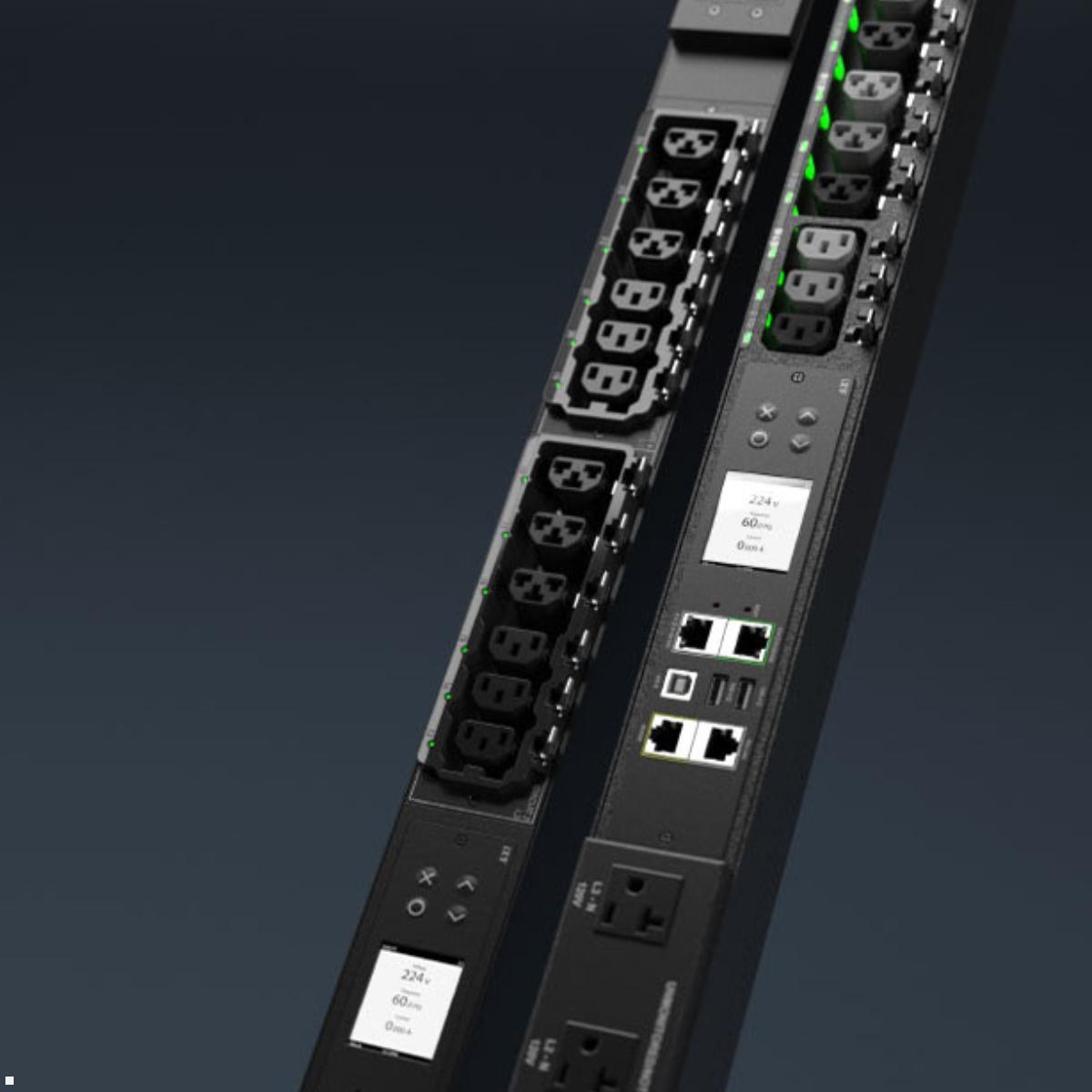

- PDU-Linking: bis zu 8 PDUs
- Kaskadierung: bis zu 32 PDUs (Ethernet) / 16 PDUs (USB)
- Dual Ethernet 10/100/1000 Base-T, optional WLAN
- Fernverwaltung: HTTP(S), SSH, Telnet, SNMP v2/v3, JSON-RPC, MODBUS-TCP, Redfish API
- Umgebungssensoren: Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck u.v.m.
- Maße (BxTxH): 56 x 65 x 1539 mm
- Gewicht: 5,0 kg
- Betriebstemperatur: bis 60 °C
- Anschlusskabel: 3 m
- Zertifizierung: CE
- Garantie: 2 Jahre
| Produktdatenblatt: |  [pdf - Englisch] |
|---|---|

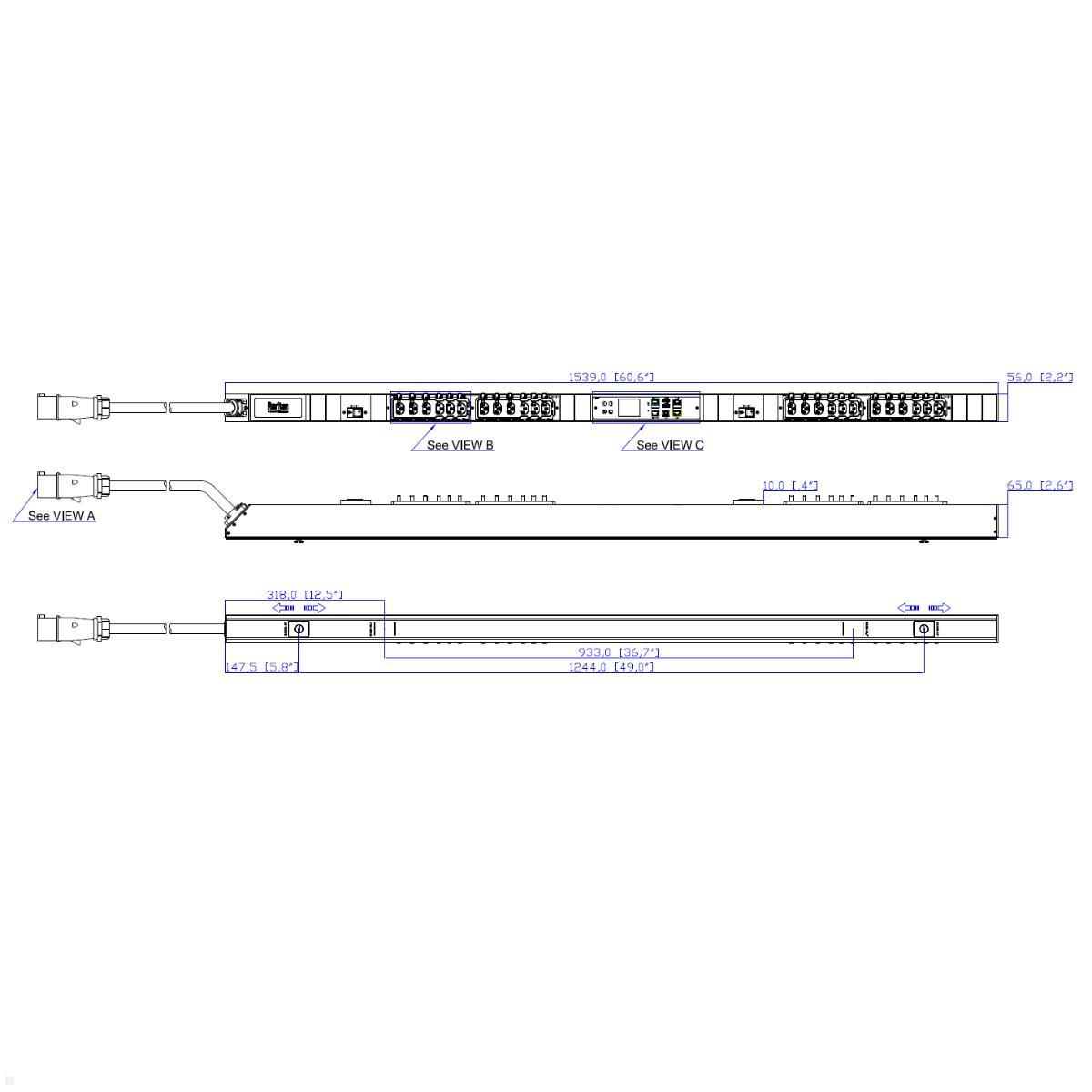

| Technische Zeichnung: | [pdf] |
| Verpackungsmaße (LxBxH in mm): | 1700 x 255 x 125 |
| Installationsmaterial enthalten: | + |
| Garantie: | 2 Jahre |
| Hersteller/Importeur: | Legrand AV Netherlands B.V. / Chief, Franklinstraat 14, 6003 DK Weert NL, deutschland.verkauf@av.legrand.com |
| Einspeisung: | 32A |
| Messen: | pro Port |
| Phasen: | 1-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Ja |
| Steckerart: | C13, Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Größe PDU: | Vertikal, 42 HE |
| Anzahl Steckdosen: | 24 Steckdosen |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| Sicherung: | Ja |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Was leistet eine intelligente 0U Rack-PDU mit Remote Outlet Switching?
Eine moderne 0U Rack-PDU wie die Legrand Raritan iX (PX4-5161-E7) geht weit über die reine Stromverteilung hinaus. Durch die Möglichkeit, jeden einzelnen Ausgang über das Netzwerk ferngesteuert ein- und auszuschalten, lassen sich Server und Netzwerkgeräte gezielt neu starten, ohne dass ein Techniker physisch vor Ort sein muss. Die Billing-Grade Energiemessung der Klasse 0,5 ermöglicht eine präzise Erfassung des Stromverbrauchs pro Ausgang, pro Sicherungsautomat und pro Eingangsleitung. Diese granularen Verbrauchsdaten sind unverzichtbar für die verbrauchsgerechte Abrechnung in Colocation-Rechenzentren sowie für die Kapazitätsplanung und Effizienzoptimierung in unternehmenseigenen Serverräumen. Die Überwachung der Stromqualität mit Parametern wie Oberschwingungsverzerrung, Spannungseinbrüchen und Scheitelfaktor ermöglicht die frühzeitige Erkennung von Problemen in der Stromversorgung, bevor diese zu Geräteausfällen führen. Der hot-swappable Controller gewährleistet, dass Firmware-Updates und Hardwareaustausch ohne Unterbrechung der Stromversorgung durchgeführt werden können.
Wie verbessert PDU-Linking und Kaskadierung das Infrastrukturmanagement?
Die PDU-Link-Funktion erlaubt die Verkettung von bis zu 8 PDUs, wobei eine Primär-PDU die Leistungsdaten aller verbundenen Einheiten zentral erfasst und über eine gemeinsame Benutzeroberfläche zugänglich macht. Bei einem Stromausfall der Primär-PDU übernimmt die erste Erweiterungs-PDU die redundante Stromversorgung und sichert so die Verfügbarkeit. Im Kaskadierungsmodus lassen sich bis zu 32 PDUs über einen einzigen Ethernet-Port oder 16 PDUs über USB zusammenschalten. Durch Port-Forwarding können dabei mehrere PDUs unter einer einzigen IP-Adresse verwaltet werden, was den Bedarf an Netzwerk-Ports und IP-Adressen deutlich reduziert. Die redundante Dual-Ethernet-Anbindung mit optionalem WLAN sorgt für eine hochverfügbare Netzwerkverbindung, während die umfangreiche Fernverwaltung über Protokolle wie SNMP v3, JSON-RPC API und Redfish API eine nahtlose Integration in bestehende DCIM- und Monitoring-Systeme ermöglicht.
Welche Rolle spielen Umgebungssensoren bei der Rechenzentrumsüberwachung?
Die Legrand Raritan iX Rack-PDU unterstützt eine Vielzahl von Umgebungssensoren, die über die integrierte Sensorschnittstelle angeschlossen werden. Temperatur- und Feuchtigkeitssensoren überwachen das Klima im Serverschrank und lösen bei Überschreitung definierter Schwellenwerte automatisch Alarme aus. Luftstrom- und Differenzdrucksensoren helfen bei der Optimierung der Kühlung, während Wasserlecksensoren frühzeitig vor Flüssigkeitseinträgen warnen. Bewegungs- und Näherungssensoren erhöhen die physische Sicherheit, indem sie unbefugten Zugang zum Rack erkennen. Vibrationssensoren können auf mechanische Probleme in der Infrastruktur hinweisen. Alle Sensordaten werden zentral über die PDU erfasst, protokolliert und können über SNMP, HTTP oder MQTT an übergeordnete Managementsysteme weitergeleitet werden. Diese umfassende Umgebungsüberwachung bildet zusammen mit der präzisen Energiemessung und der intelligenten Schaltfunktion ein ganzheitliches Monitoring-System für moderne Rechenzentren.
