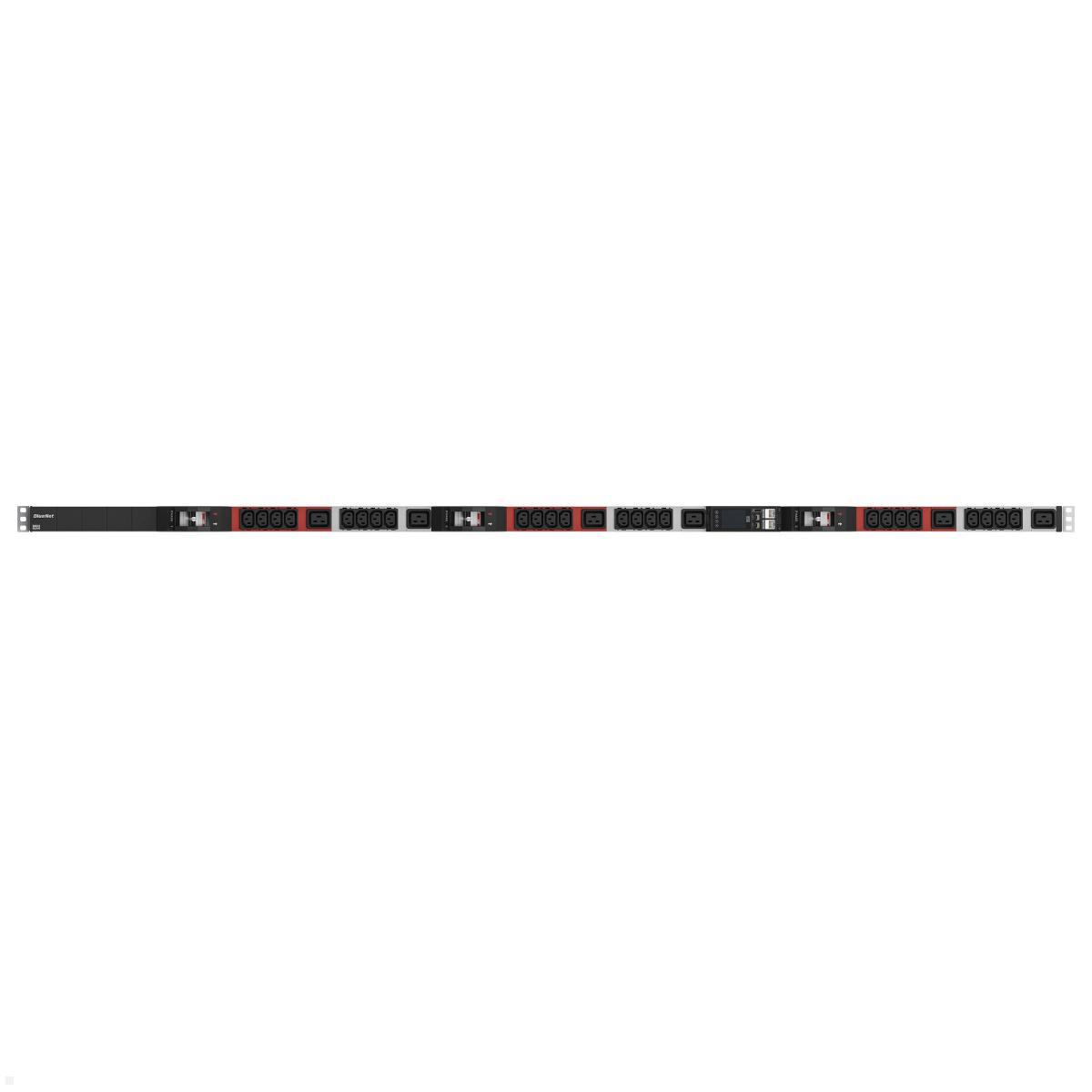

Bachmann BN ESSENTIAL Metered - 32/5p Rack PDU mit 24xC13, 6xC19, 6xMCB & Display (BM0024228)
Highlights
- Dreiphasige PDU mit 32A/400V Eingang und 22 kW Leistung
- 24x C13 und 6x C19 Kaltgerätedosen, abgesichert mit 6x LS C16A
- Strommessung pro Phase: Strom, Spannung, Wirk-, Blind- und Scheinleistung
- Integrierter Webserver, 2x 1Gbit/s Ethernet, 1x USB-A, 2x Sensoranschluss
- 2.0" TFT Farbdisplay, im Betrieb tauschbarer Controller, inkl. Haltewinkel
Bachmann BN ESSENTIAL Metered PDU – dreiphasige Stromverteilung mit intelligenter Messtechnik
Die Bachmann BN ESSENTIAL Metered ist eine professionelle Power Distribution Unit für den Einsatz im Rechenzentrum, Serverraum und in der IT-Infrastruktur. Mit einem Eingang von 32A/400V und 22 kW Gesamtleistung versorgt sie zuverlässig kritische IT-Systeme. Die 30 Ausgänge – 24x C13 (0°) und 6x C19 (90°) – sind auf drei Phasen aufgeteilt, wobei jede Phase in zwei Blöcke unterteilt und jeweils mit einem eigenen Leitungsschutzschalter C16A abgesichert ist. Die 3,0 m Zuleitung (4 mm²) mit rotem CEE 32A Stecker gewährleistet eine sichere und normgerechte Einspeisung.
Ideal für Rechenzentren, Serverräume, Colocation-Umgebungen und professionelle IT-Infrastrukturen, bei denen Energiemonitoring und Fernüberwachung essenziell sind. Die integrierte Messfunktion erfasst pro Phase Strom, Spannung, Blind-, Schein- und Wirkleistung, Wirkenergie, Frequenz sowie Leistungsfaktor. Über den integrierten Webserver mit Webinterface und zwei 1Gbit/s Ethernetanschlüssen lässt sich die PDU komfortabel fernüberwachen. Ergänzt wird die Ausstattung durch ein 2,0" TFT Farbdisplay, einen im laufenden Betrieb tauschbaren Controller, 1x USB-A Anschluss, 2x Sensorschnittstellen sowie SNMP-Unterstützung.
Technische Details Bachmann BN ESSENTIAL Metered PDU 32A dreiphasig
- Produktgruppe: Power Distribution Unit (PDU)
- Eingang: 32A / 400V | 22 kW
- Nennstrom: 32,00 A
- Versorgungsspannung: 400 V
- Anzahl der Phasen: 3
- Ausgang: 24x C13 (0°) + 6x C19 (90°) Kaltgerätedosen
- Leitungsschutzschalter: 6x LS C16A
- Zuleitung: 3,0 m | 4 mm² | CEE 32A Stecker, rot
- Messung: Strom, Spannung, Blind-, Schein-, Wirkleistung, Wirkenergie, Frequenz, Leistungsfaktor
- Messung pro Phase: Ja
- SNMP: Ja
- Display: 2,0" TFT Farbdisplay
- Webserver: integriert mit Webinterface
- Ethernet: 2x 1Gbit/s
- USB: 1x USB-A
- Sensoranschlüsse: 2x
- Controller: im Betrieb tauschbar
- Farbe: Aluminium
- Montagerichtung: vertikal
- Überspannungskategorie: 2
- Befestigungsmaß: 1.781,28 mm
- Maße (L×B×H): 1756 x 44 x 59 mm
- Lieferumfang: PDU, Haltewinkel, mit BACHMANN Logo, Verpackung im Karton
| Produktdatenblatt: |  [pdf] |
|---|---|

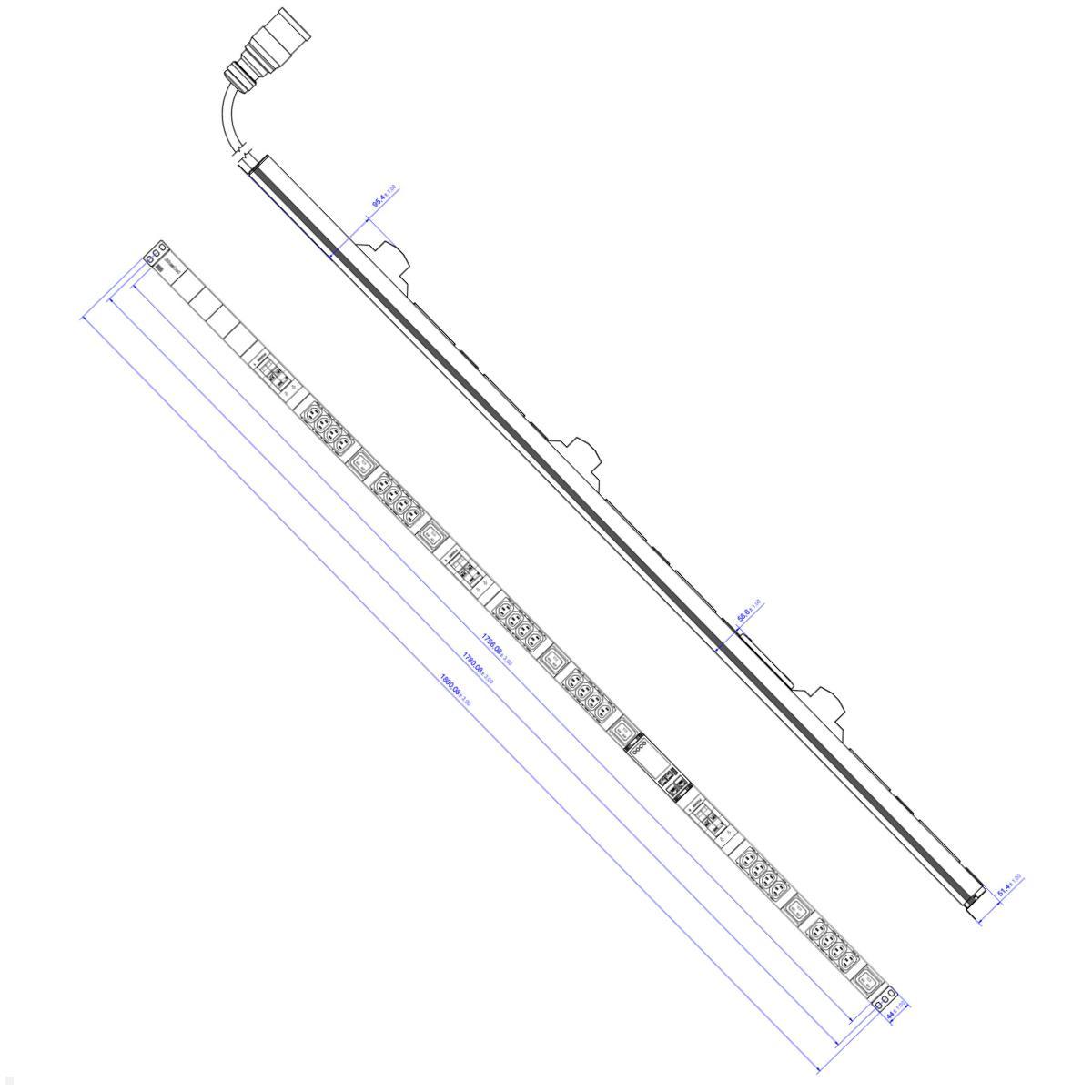

| Technische Zeichnung: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Garantie: | 3 Jahre |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 32A |
| Größe PDU: | Vertikal |
| Messen: | pro Phase |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, nur Display |
| Anzahl Steckdosen: | 30 Steckdosen |
| Form: | eckig |
| Farbe: | Schwarz/Rot |
| Netzfilter: | Nein |
| USB-Charger: | USB-A |
| Sicherung: | Nein |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Bachmann BN ESSENTIAL Metered – die dreiphasige PDU für professionelle Rechenzentren

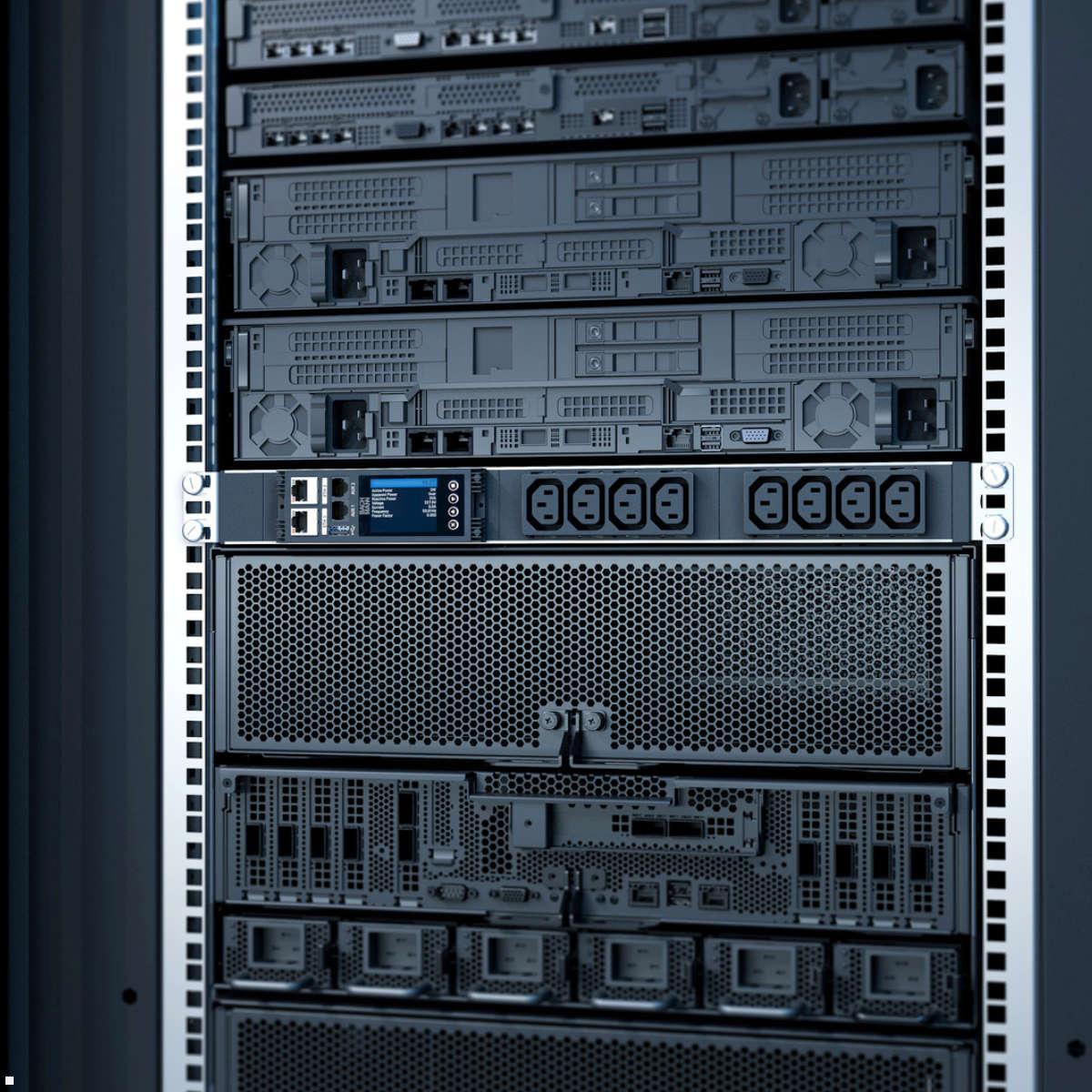

Die Bachmann BN ESSENTIAL Metered ist eine leistungsstarke Power Distribution Unit speziell für den Einsatz in modernen Rechenzentren und Serverräumen. Mit einem Eingang von 32A/400V und einer Gesamtleistung von 22 kW verteilt sie den Strom zuverlässig auf 24 C13- und 6 C19-Ausgänge, die auf drei Phasen aufgeteilt und durch sechs Leitungsschutzschalter C16A gesichert sind. Jede Phase ist dabei in zwei separate Blöcke unterteilt, sodass im Störfall nur ein Block abgeschaltet wird – die übrigen Geräte bleiben in Betrieb. Die 3,0 m lange Zuleitung mit rotem CEE 32A Stecker (4 mm²) sorgt für eine normgerechte und sichere Einspeisung. Dank vertikaler Montage, kompaktem Aluminium-Gehäuse und den Abmessungen 1756 x 44 x 59 mm lässt sich die PDU platzsparend im Serverschrank integrieren. Der enthaltene Haltewinkel erleichtert die Montage und sorgt für einen sicheren Sitz im Rack.
Welche Messfunktionen bietet die Bachmann BN ESSENTIAL Metered PDU?
Die BN ESSENTIAL Metered überzeugt mit einer umfassenden Messtechnik auf Phasenebene. Sie erfasst Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, Frequenz und Leistungsfaktor – und das separat für jede der drei Phasen. Diese granulare Übersicht ermöglicht eine präzise Analyse des Energieverbrauchs einzelner Phasen und hilft dabei, Lastungleichgewichte frühzeitig zu erkennen und zu beheben. Das integrierte 2,0" TFT Farbdisplay zeigt alle relevanten Messwerte direkt vor Ort an, ohne dass ein externer Monitor oder ein Laptop benötigt wird. Über den integrierten Webserver mit Webinterface und SNMP-Unterstützung ist zudem eine vollständige Fernüberwachung möglich – ideal für Administratoren, die mehrere Standorte oder Racks zentral im Blick behalten müssen. Zwei 1Gbit/s Ethernetanschlüsse sorgen für eine redundante Netzwerkanbindung, ein USB-A Port und zwei Sensorschnittstellen ermöglichen die Anbindung externer Sensoren für Temperatur- und Feuchtigkeitsmessung.
Warum ist der im Betrieb tauschbare Controller ein entscheidender Vorteil für hochverfügbare Umgebungen?
Ein zentrales Merkmal der Bachmann BN ESSENTIAL Metered ist der im laufenden Betrieb tauschbare Controller. Wartungsarbeiten oder Firmware-Upgrades am Steuerungsmodul können ohne Abschalten der PDU und ohne Unterbrechung der Stromversorgung durchgeführt werden – ein entscheidender Vorteil für hochverfügbare Umgebungen, in denen selbst kurze Ausfallzeiten kritisch sind. In Kombination mit der dreiphasigen Absicherung durch je zwei Leitungsschutzschalter pro Phase bietet die BN ESSENTIAL Metered ein Maximum an Betriebssicherheit. Zusammen mit dem Bachmann-Qualitätsstandard, dem robusten Aluminium-Gehäuse und der einfachen Montage ist die Bachmann BN ESSENTIAL Metered die ideale Lösung für Colocation-Anbieter, Enterprise-Rechenzentren und anspruchsvolle IT-Infrastrukturen, die höchste Anforderungen an Zuverlässigkeit, Transparenz und Energieeffizienz stellen.
