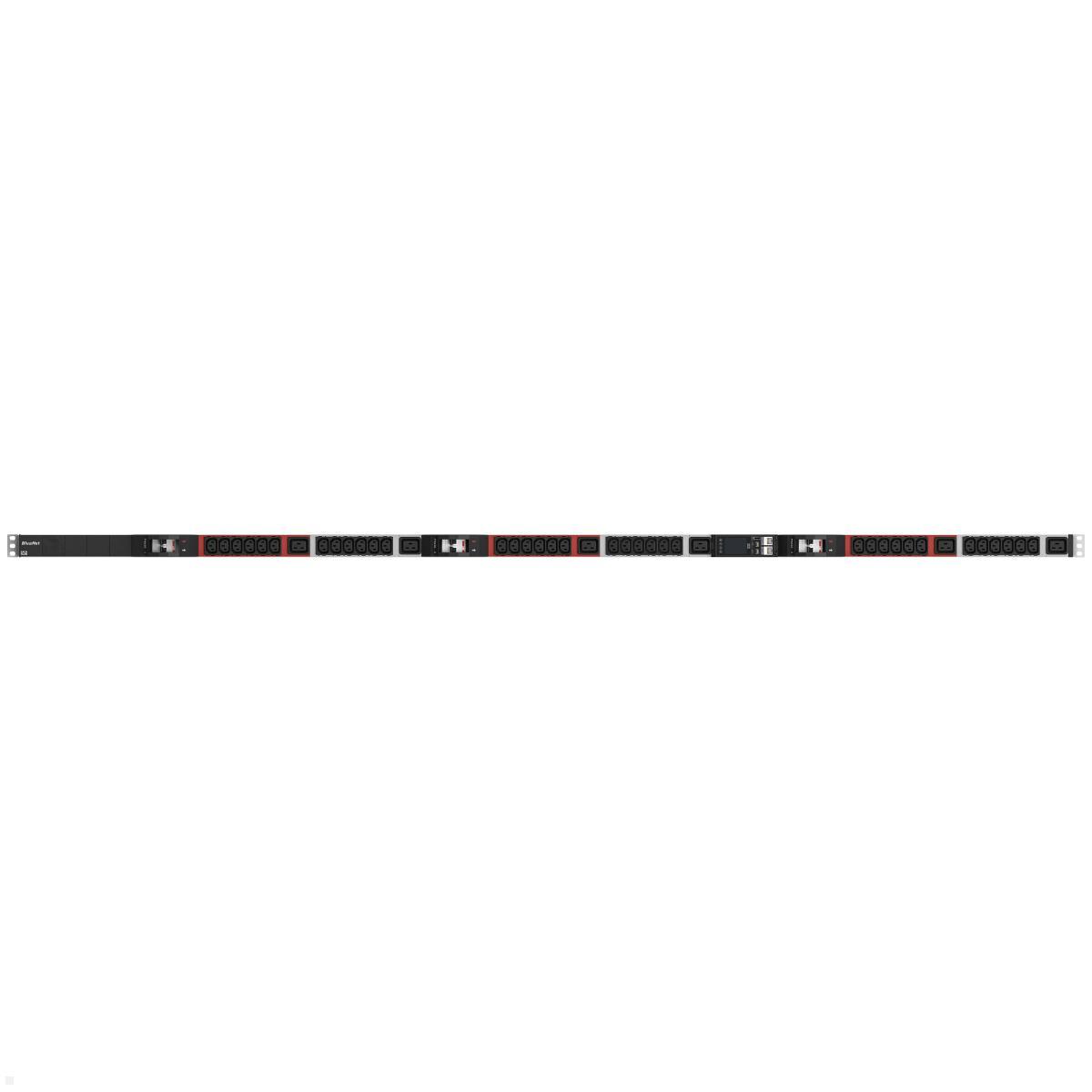

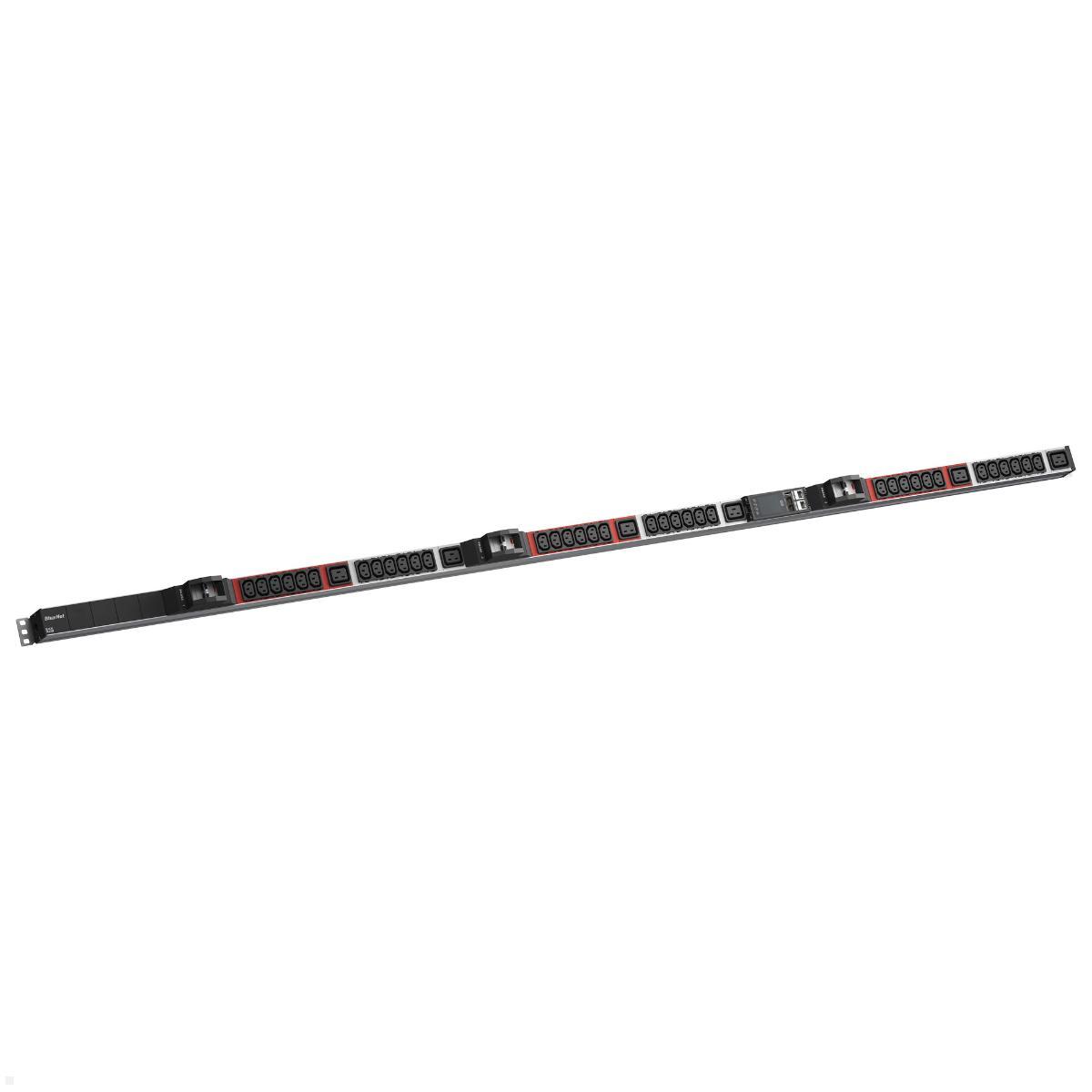

Bachmann BN ESSENTIAL Metered - 32/5p Rack PDU mit 36xC13, 6xC19, 6xMCB & Display (BM0024230)
Highlights
- Dreiphasige PDU mit 32A/400V Eingang und 22 kW Leistung
- 36x C13 (0°) und 6x C19 (90°) Kaltgerätedosen, abgesichert mit 6x LS C16A
- Strommessung pro Phase: Strom, Spannung, Wirk-, Blind- und Scheinleistung
- Integrierter Webserver, 2x 1Gbit/s Ethernet, 1x USB-A, 2x Sensoranschluss
- 2,0" TFT Farbdisplay, im Betrieb tauschbarer Controller, inkl. Haltewinkel
Bachmann BN ESSENTIAL Metered PDU – hohe Anschlussdichte mit 42 Ausgängen und dreiphasiger Messtechnik
Die Bachmann BN ESSENTIAL Metered ist eine professionelle Power Distribution Unit für den Einsatz in Rechenzentren, Serverräumen und anspruchsvollen IT-Infrastrukturen. Mit einem Eingang von 32A/400V und 22 kW Gesamtleistung versorgt sie zuverlässig kritische Systeme. Die 42 Ausgänge – 36x C13 (0°) und 6x C19 (90°) – sind auf drei Phasen aufgeteilt, wobei jede Phase in zwei Blöcke unterteilt und jeweils mit einem eigenen Leitungsschutzschalter C16A abgesichert ist. Die 3,0 m Zuleitung (4 mm²) mit rotem CEE 32A Stecker gewährleistet eine sichere und normgerechte Einspeisung.
Ideal für Rechenzentren, Serverräume und Colocation-Umgebungen mit hohem Anschlussbedarf, bei denen Energiemonitoring und Fernüberwachung essenziell sind. Die integrierte Messfunktion erfasst pro Phase Strom, Spannung, Blind-, Schein- und Wirkleistung, Wirkenergie, Frequenz sowie Leistungsfaktor. Über den integrierten Webserver mit Webinterface und zwei 1Gbit/s Ethernetanschlüssen lässt sich die PDU komfortabel fernüberwachen. Ergänzt wird die Ausstattung durch ein 2,0" TFT Farbdisplay, einen im laufenden Betrieb tauschbaren Controller, 1x USB-A Anschluss, 2x Sensorschnittstellen sowie SNMP-Unterstützung.
Technische Details Bachmann BN ESSENTIAL Metered PDU 42 Ausgänge 32A dreiphasig
- Produktgruppe: Power Distribution Unit (PDU)
- Eingang: 32A / 400V | 22 kW
- Nennstrom: 32,00 A
- Versorgungsspannung: 400 V
- Anzahl der Phasen: 3
- Ausgang: 36x C13 (0°) + 6x C19 (90°) Kaltgerätedosen
- Leitungsschutzschalter: 6x LS C16A
- Zuleitung: 3,0 m | 4 mm² | CEE 32A Stecker, rot
- Messung: Strom, Spannung, Blind-, Schein-, Wirkleistung, Wirkenergie, Frequenz, Leistungsfaktor
- Messung pro Phase: Ja
- SNMP: Ja
- Display: 2,0" TFT Farbdisplay
- Webserver: integriert mit Webinterface
- Ethernet: 2x 1Gbit/s
- USB: 1x USB-A
- Sensoranschlüsse: 2x
- Controller: im Betrieb tauschbar
- Farbe: Aluminium
- Montagerichtung: vertikal
- Überspannungskategorie: 2
- Befestigungsmaß: 2.036,28 mm
- Maße (L×B×H): 2011 x 44 x 59 mm
- Lieferumfang: PDU, Haltewinkel, mit BACHMANN Logo, Verpackung im Karton
| Produktdatenblatt: |  [pdf] |
|---|---|

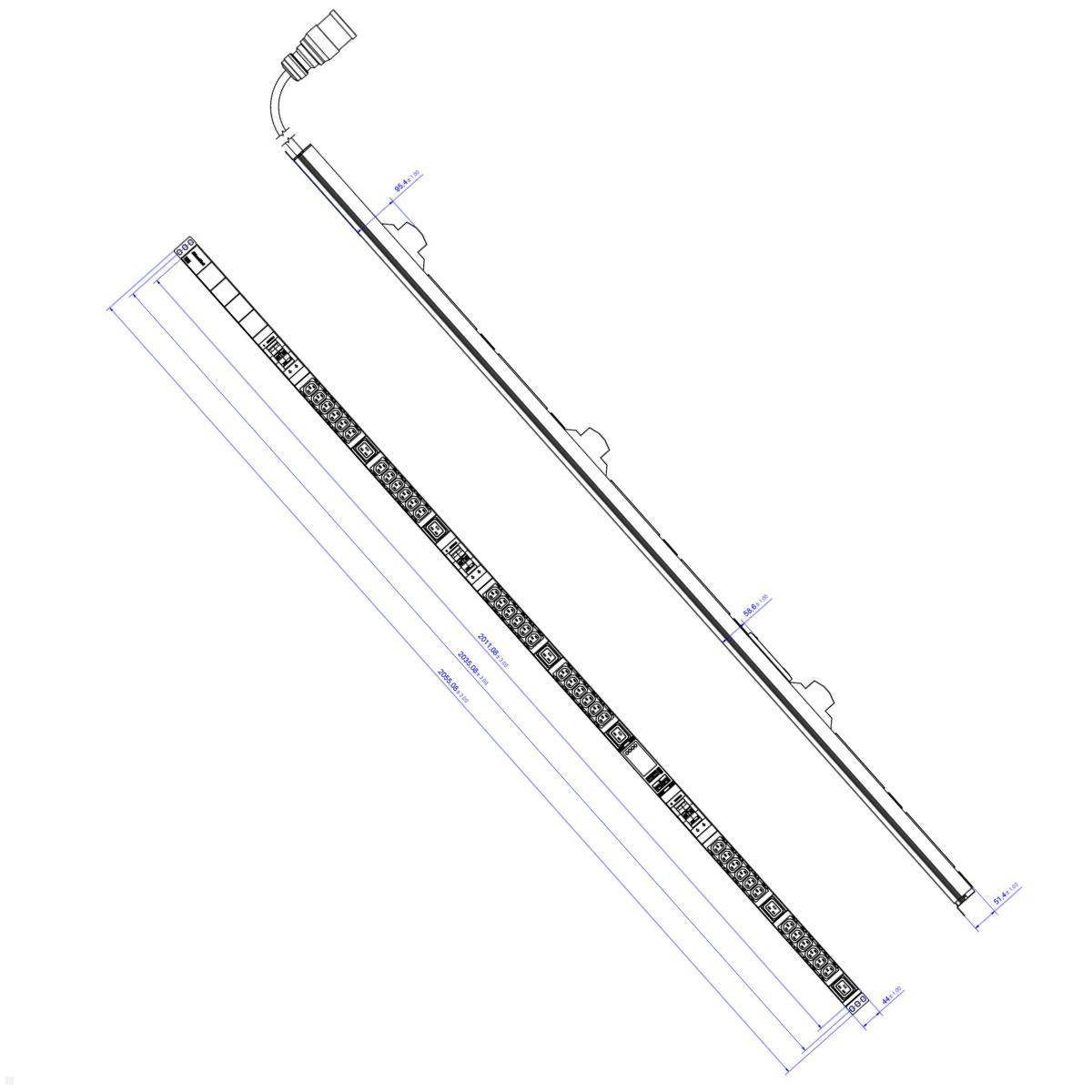

| Technische Zeichnung: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Garantie: | 3 Jahre |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 32A |
| Größe PDU: | Vertikal |
| Messen: | pro Phase |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, nur Display |
| Anzahl Steckdosen: | 42 Steckdosen |
| Form: | eckig |
| Farbe: | Schwarz/Rot |
| Netzfilter: | Nein |
| USB-Charger: | USB-A |
| Sicherung: | Nein |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Bachmann BN ESSENTIAL Metered – dreiphasige PDU mit 42 Ausgängen für maximale Anschlussdichte

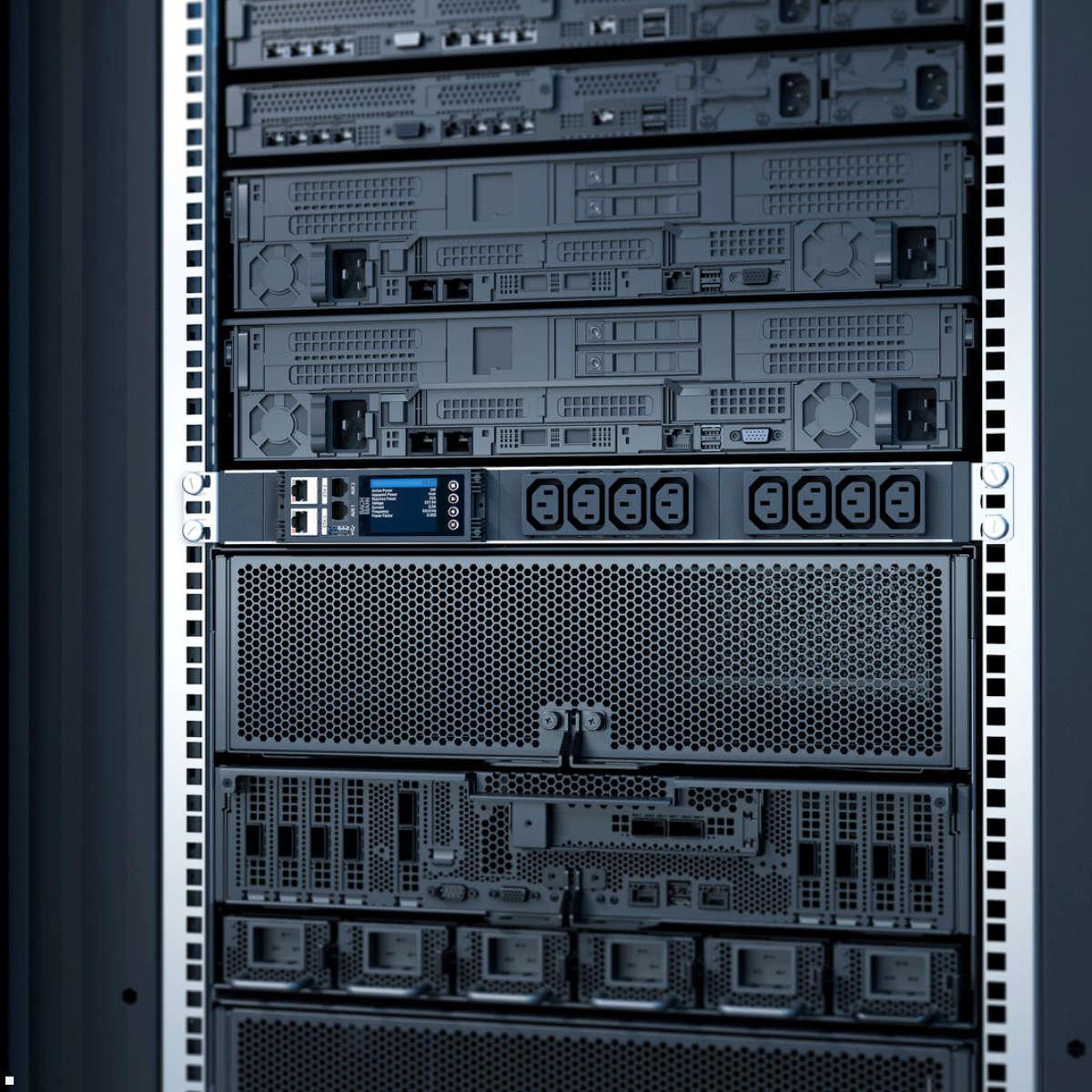

Die Bachmann BN ESSENTIAL Metered bietet mit 36x C13- und 6x C19-Ausgängen eine der höchsten Anschlussdichten in ihrer Klasse und ist damit ideal für dicht bestückte Serverräume und Rechenzentren mit hohem Versorgungsbedarf. Mit einem Eingang von 32A/400V und 22 kW Gesamtleistung verteilt sie den Strom auf drei Phasen, die jeweils in zwei durch Leitungsschutzschalter C16A gesicherte Blöcke unterteilt sind. Im Störfall wird nur der betroffene Block abgeschaltet – alle anderen Ausgänge bleiben aktiv. Die 3,0 m Zuleitung mit rotem CEE 32A Stecker (4 mm²) und das schlanke Aluminium-Gehäuse mit den Maßen 2011 x 44 x 59 mm ermöglichen eine platzsparende vertikale Montage im Serverschrank. Der enthaltene Haltewinkel erleichtert die Montage und sorgt für einen sicheren Sitz im Rack.
Welche Messfunktionen bietet die Bachmann BN ESSENTIAL Metered PDU ?
Die BN ESSENTIAL Metered erfasst pro Phase Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, Frequenz und Leistungsfaktor. Diese granulare Messtechnik auf Phasenebene liefert eine detaillierte Übersicht über den Energieverbrauch jeder einzelnen Phase und ermöglicht eine gezielte Lastoptimierung. Das integrierte 2,0" TFT Farbdisplay zeigt alle Werte direkt am Gerät an. Über den integrierten Webserver mit Webinterface und SNMP-Unterstützung ist eine vollständige Fernüberwachung und -verwaltung möglich – ohne zusätzliche Software-Infrastruktur. Zwei 1Gbit/s Ethernetanschlüsse sorgen für redundante Netzwerkanbindung, ein USB-A Port und zwei Sensorschnittstellen ermöglichen die Anbindung externer Temperatur- und Feuchtigkeitssensoren für ein umfassendes Umgebungsmonitoring.
Für welche Umgebungen ist die Bachmann BN ESSENTIAL Metered mit 42 Ausgängen geeignet?
Mit 42 Ausgängen ist die Bachmann BN ESSENTIAL Metered - 32/5p Rack PDU mit 36xC13, 6xC19, 6xMCB & Display (BM0024230) speziell für hochdichte Serverumgebungen konzipiert, in denen viele Geräte gleichzeitig versorgt werden müssen. Ob Colocation-Rechenzentren, Enterprise-IT, hyperkonvergente Infrastrukturen oder Hosting-Umgebungen mit vielen 1HE-Servern – die Kombination aus hoher Portdichte, dreiphasiger Phasenmessung und dem im laufenden Betrieb tauschbaren Controller macht die Bachmann BN ESSENTIAL Metered zur idealen Wahl für hochverfügbare Umgebungen, in denen Ausfallzeiten keine Option sind. Firmware-Updates und Wartungsarbeiten am Controller können ohne Unterbrechung der Stromversorgung durchgeführt werden. Zusammen mit dem Bachmann-Qualitätsstandard, dem robusten Aluminium-Gehäuse und dem enthaltenen Haltewinkel ist die BN ESSENTIAL Metered eine zukunftssichere Investition für anspruchsvolle Rechenzentrumsinfrastrukturen.
