Bachmann BN PRO Metered + – 24xC13 / 4xCombo / 2xMCB, 3,0m CEE 32A/3p (BM0024754)
Highlights
- 24x C13 Kaltgerätedosen und 4x Combo C13/C15/C19/C21
- 2x hydraulisch-magnetische Leitungsschutzschalter 16 A
- 32 A / 230 V Eingang mit 7,2 kW Gesamtleistung
- Messung pro Steckdose und Hot-Swap für Controller und Netzteil
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs
32A Rack PDU mit Leitungsschutzschaltern und Messung pro Steckdose
Die Bachmann BN PRO Metered + – 24xC13 / 4xCombo / 2xMCB, 3,0m CEE 32A/3p (BM0024754) ist eine leistungsstarke 32A Power Distribution Unit mit integrierten Leitungsschutzschaltern für den professionellen Einsatz in Rechenzentren und IT-Infrastrukturen mit erhöhtem Leistungsbedarf. Mit einem Eingang von 32 A / 230 V und einer Gesamtleistung von 7,2 kW versorgt diese Bachmann PDU insgesamt 28 Steckdosen – 24x C13 Kaltgerätedosen und 4x Combo Steckdosen (C13/C15/C19/C21). Die zwei hydraulisch-magnetischen Leitungsschutzschalter mit je 16 A sichern die Ausgänge zusätzlich ab und bieten damit eine doppelte Schutzebene. Die integrierte Messfunktion erfasst pro Steckdose Strom, Spannung, Blind-, Schein- und Wirkleistung sowie Frequenz und Leistungsfaktor. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den komfortablen Fernzugriff auf alle Messdaten.
Für maximale Ausfallsicherheit lassen sich Controller und Netzteil im laufenden Betrieb tauschen (Hot-Swap). Das übersichtliche 2,4" TFT-Farbdisplay zeigt alle relevanten Daten auf einen Blick. Über die PDU-Verbundfunktion können bis zu 20 PDUs über eine einzige IP-Adresse verwaltet werden. Die Bachmann BN PRO Metered + eignet sich ideal für Hochleistungsserver, Colocation-Umgebungen und professionelle Netzwerkschränke mit 32A-Einspeisung.
Technische Details Bachmann BN PRO Metered + 32A PDU mit MCB
- Eingang: 32 A / 230 V, 7,2 kW, 1-phasig

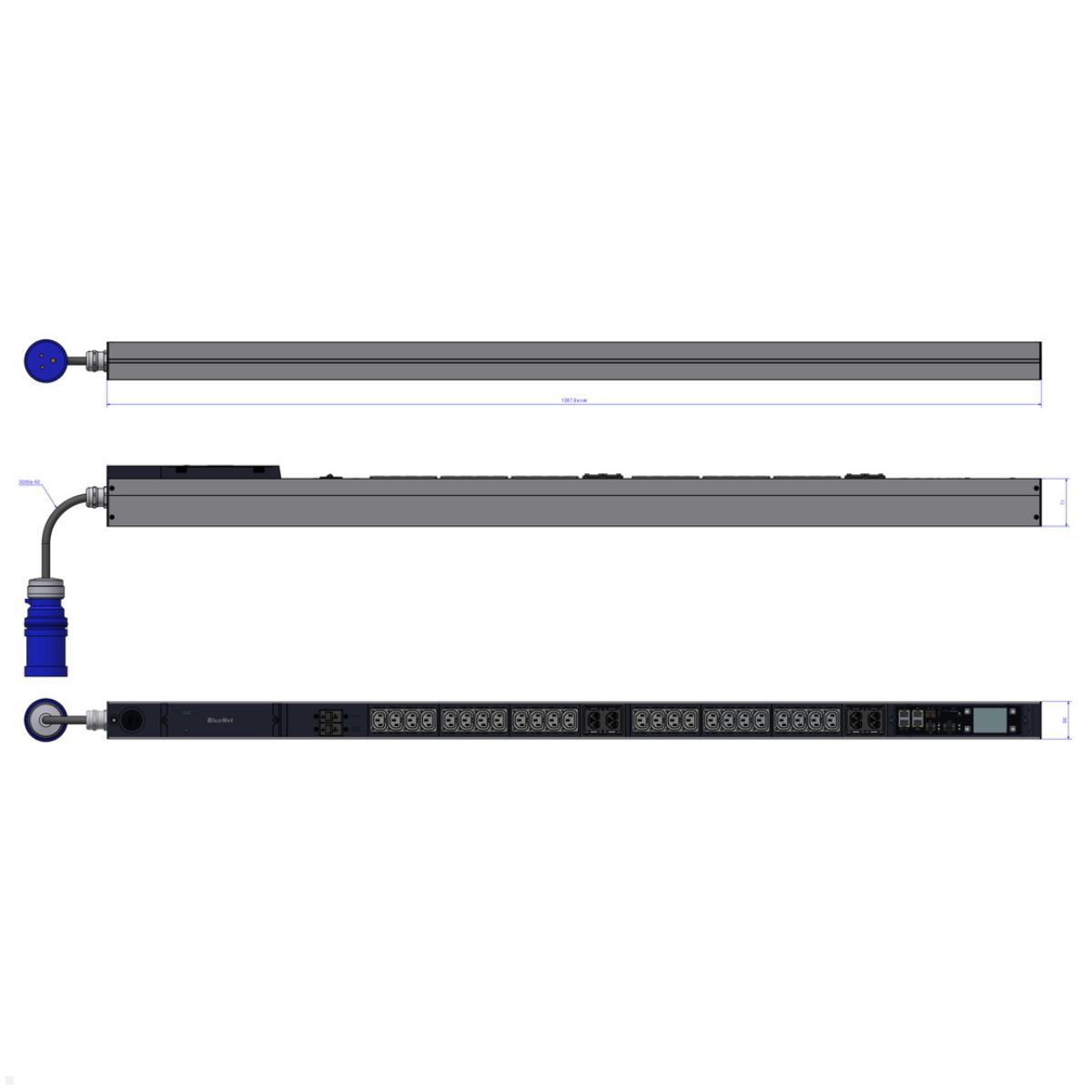

- Zuleitung: 3,0 m, 4 mm², CEE Stecker 32 A blau

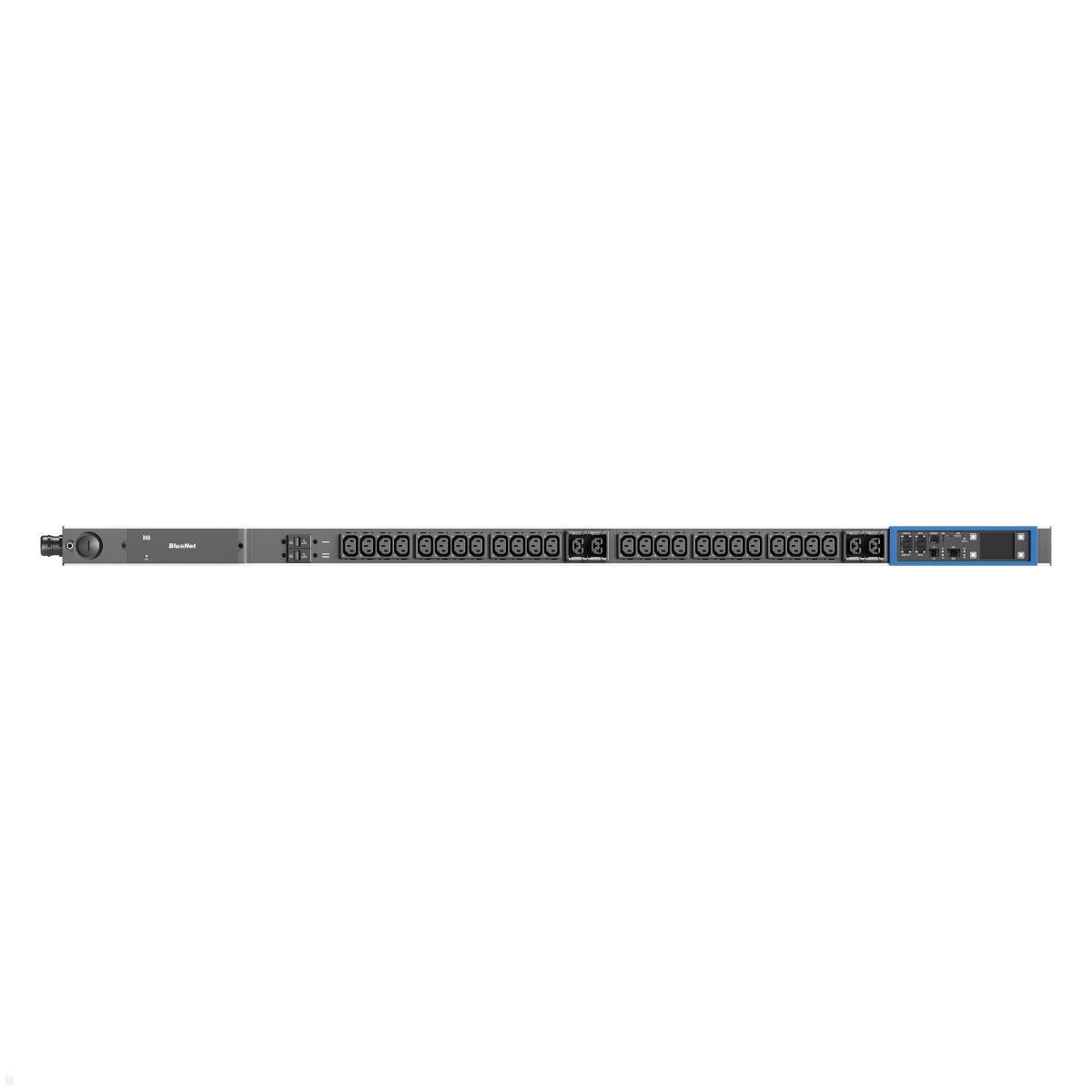

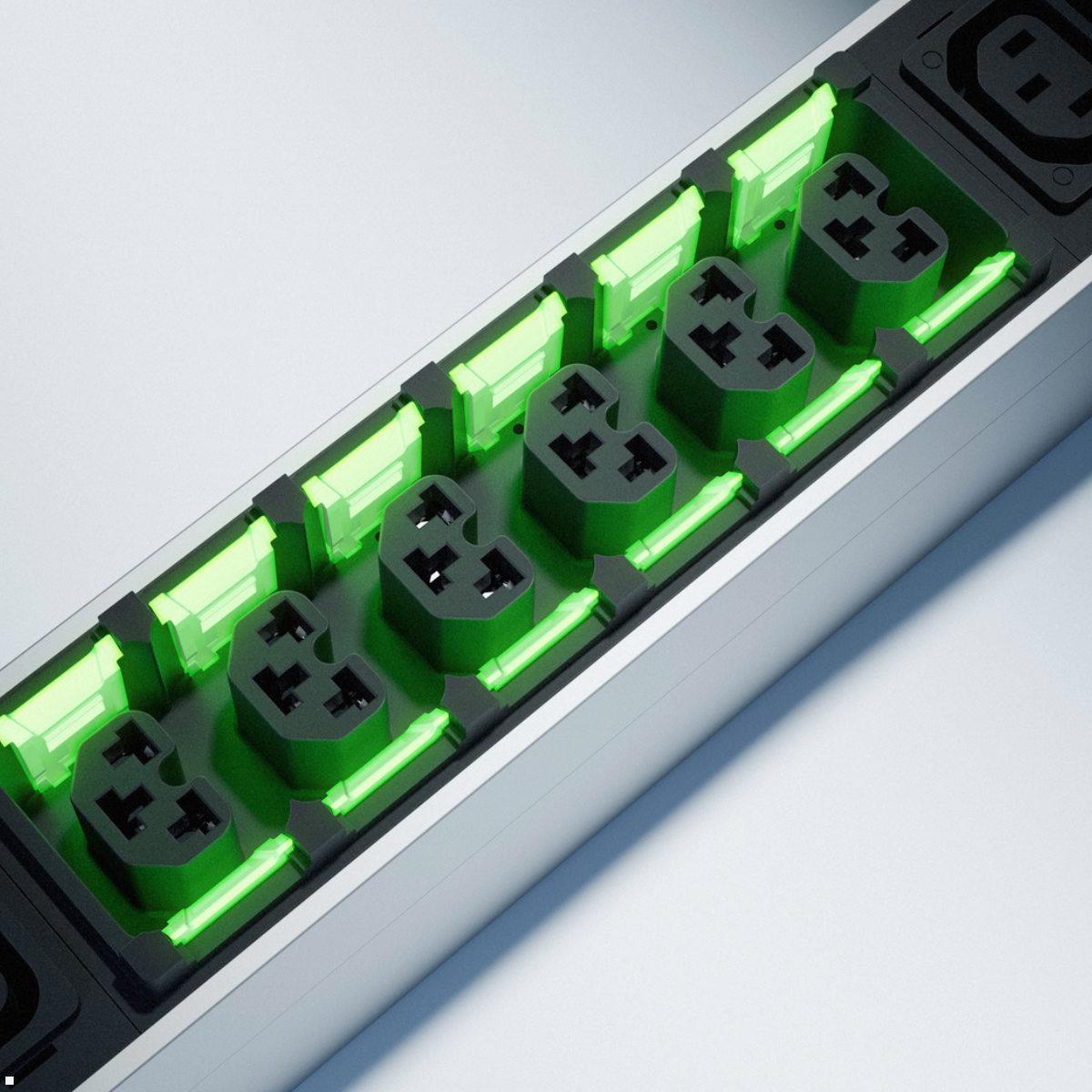

- Ausgang: 24x C13 Kaltgerätedosen, 4x Combo C13/C15/C19/C21
- 2x hydraulisch-magnetische Leitungsschutzschalter 16 A

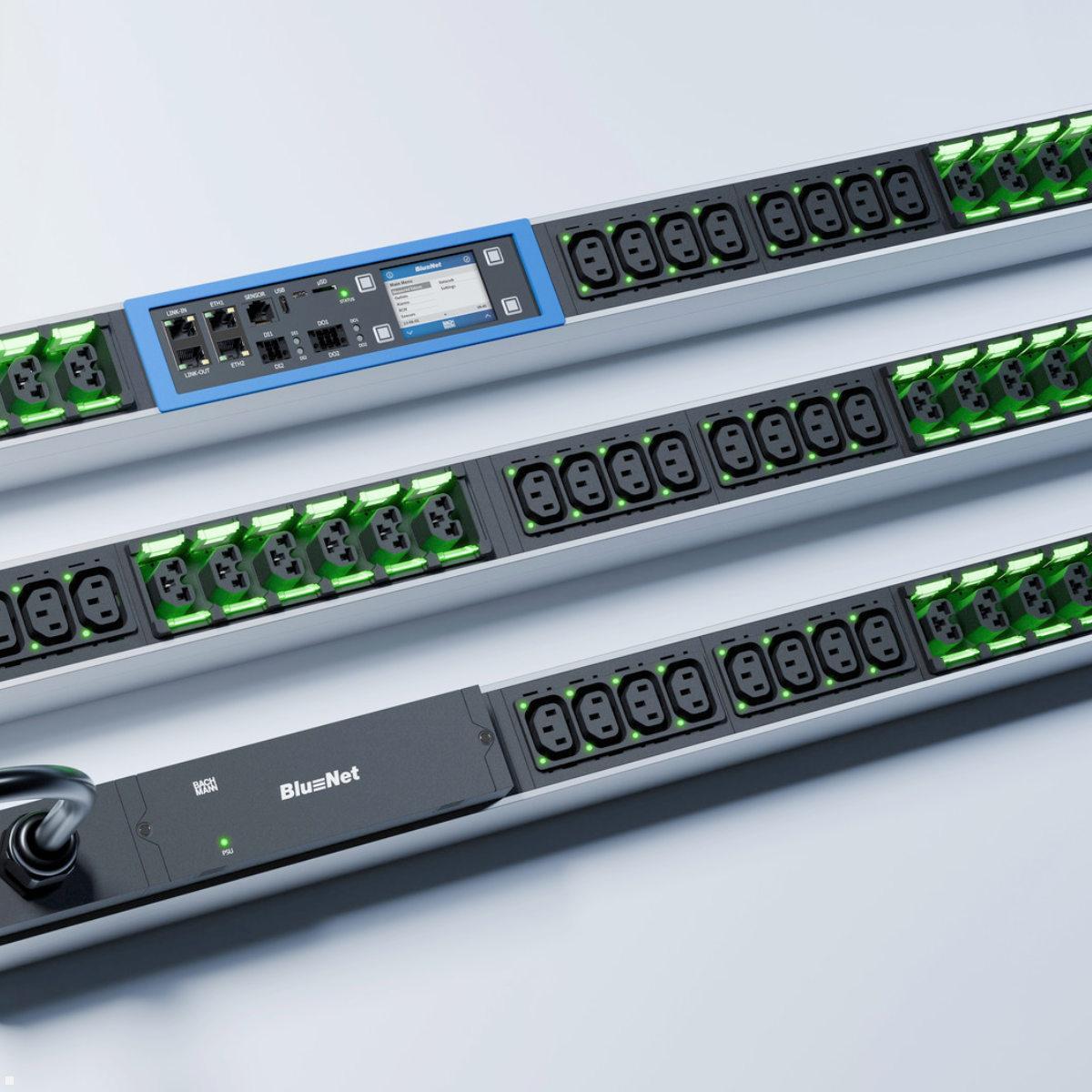

- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor
- 1-phasig, Nennstrom 32 A, Versorgungsspannung 230 V

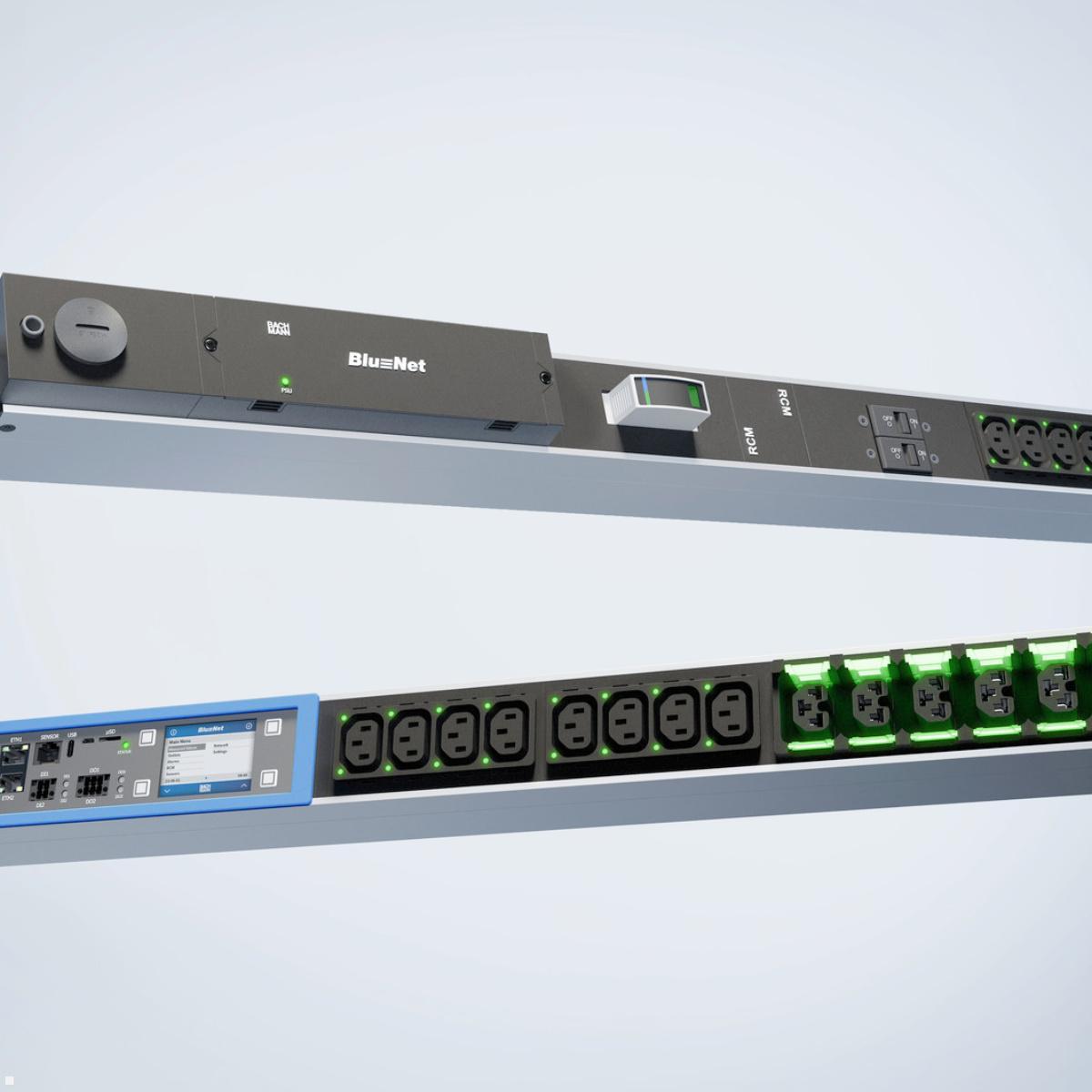

- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s
- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)
- Maße (L×B×T): 1388 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Produktdatenblatt: |  [pdf] |
|---|---|
| Technische Zeichnung: | [pdf] |
| RoHS / REACH: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Garantie: | 3 Jahre |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 32A |
| Größe PDU: | Vertikal |
| Messen: | pro Port |
| Phasen: | 1-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Anzahl Steckdosen: | 28 Steckdosen |
| Form: | eckig |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| USB-Charger: | USB C |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Welche Vorteile bietet eine 32A PDU mit integrierten Leitungsschutzschaltern?
Standardmäßige 16A PDUs stoßen in leistungsstarken IT-Umgebungen schnell an ihre Grenzen. Die Bachmann BN PRO Metered + mit 32 A Eingang und integrierten Leitungsschutzschaltern (BM0024754) verdoppelt die verfügbare Eingangsleistung auf 7,2 kW bei 230 V. Die zwei hydraulisch-magnetischen Leitungsschutzschalter mit je 16 A teilen die Ausgänge in zwei abgesicherte Stromkreise auf und bieten damit eine zusätzliche Schutzebene. Im Vergleich zu thermischen Sicherungen reagieren hydraulisch-magnetische Schutzschalter unabhängig von der Umgebungstemperatur und gewährleisten damit eine zuverlässige Auslösung auch in warmen Rack-Umgebungen. Die 24 C13 Kaltgerätedosen versorgen standardmäßige IT-Geräte, während die 4 Combo Steckdosen im Format C13/C15/C19/C21 auch größere Verbraucher aufnehmen. Die Messung pro Steckdose erfasst für jedes Gerät Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung, Energiewerte, Frequenz und Leistungsfaktor.
Wie unterscheidet sich die 32A-Variante von den 16A-Modellen?
Die 32A-Variante der Bachmann BN PRO Metered + bietet gegenüber den 16A-Modellen eine verdoppelte Eingangsleistung und integrierte Leitungsschutzschalter. Der CEE 32A blau Stecker wird über eine 3,0 m Zuleitung mit 4 mm² Querschnitt angeschlossen, was den höheren Strömen gerecht wird. Die zwei MCBs mit je 16 A ermöglichen eine separate Absicherung der Ausgangskreise, sodass ein Kurzschluss an einem Gerät nicht die gesamte PDU beeinträchtigt. Alle weiteren Features wie der integrierte Webserver, die SNMP-Unterstützung, der PDU-Verbund für bis zu 20 Geräte und die Hot-Swap-Fähigkeit von Controller und Netzteil sind identisch mit den 16A-Modellen.
Für welche Einsatzszenarien ist die 32A PDU mit MCB besonders geeignet?

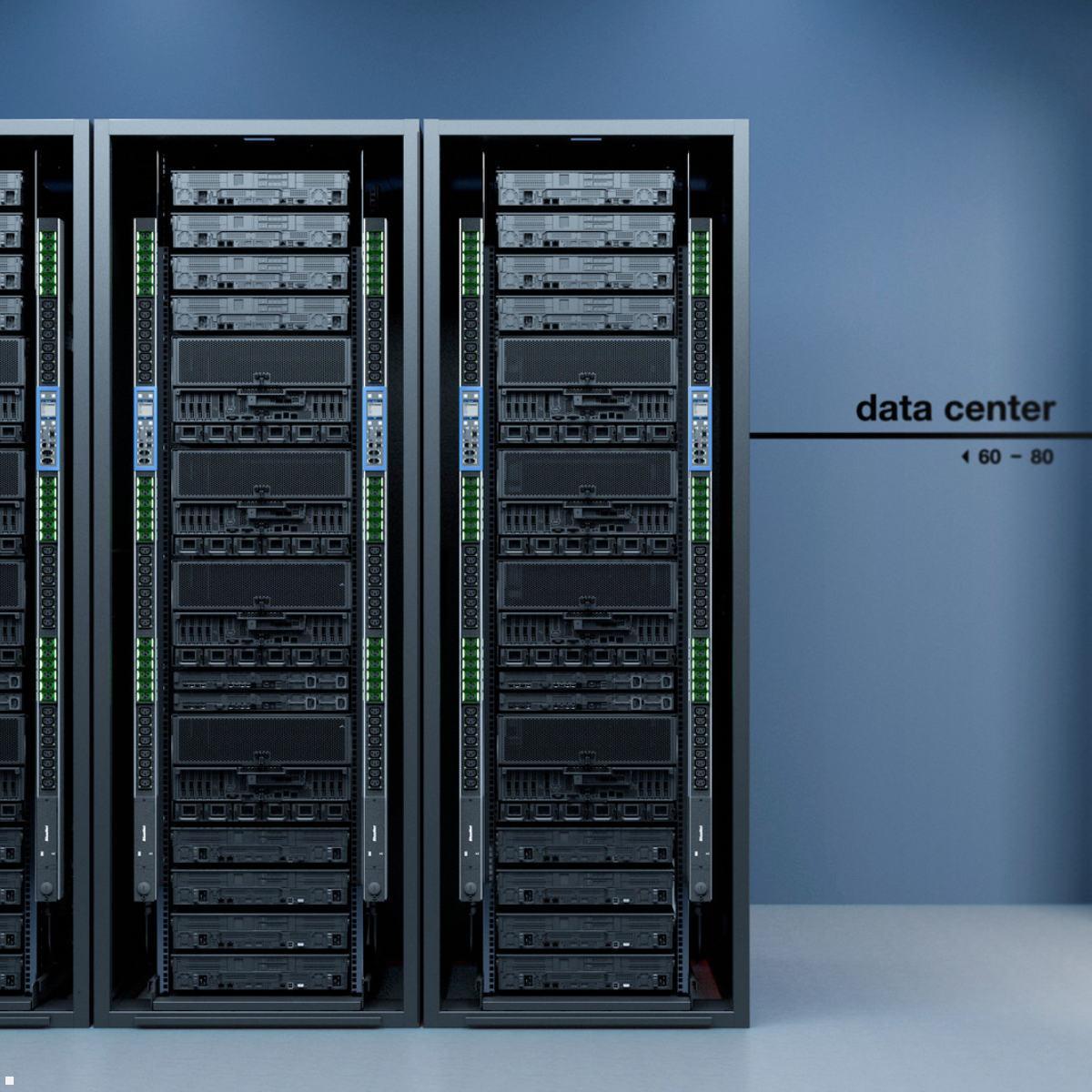

Die 32A-Variante eignet sich besonders für Racks mit hoher Gerätedichte und erhöhtem Leistungsbedarf, in denen eine 16A-Einspeisung nicht ausreicht. Typische Einsatzszenarien umfassen Hochleistungsserver, GPU-Cluster, Storage-Arrays und Netzwerkknoten. Die integrierten Leitungsschutzschalter machen eine separate externe Absicherung überflüssig und vereinfachen die Installation. Das Hot-Swap-Konzept ermöglicht den Austausch von Controller und Netzteil im laufenden Betrieb. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige zeigt alle Betriebsdaten direkt am Gerät. Mit Maßen von 1388 x 56 x 71 mm und vertikaler 0U-Montage beansprucht die PDU keinen wertvollen Rack-Platz und eignet sich optimal für professionelle Netzwerkschränke.
