Bachmann BN PRO Metered + RCM – 36xCombo, 3,0m CEE 16A/5p (BM0024752)
Highlights
- 36x Combo Steckdosen C13/C15/C19/C21 für maximale Flexibilität
- RCM-Differenzstrommessung je Phase, Typ B für höchste Sicherheit
- 3-phasig mit 16 A / 400 V Eingang und 11 kW Gesamtleistung
- Im Betrieb tauschbarer Controller und Netzteil (Hot-Swap)
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs
3-phasige RCM Rack PDU mit 36 Combo Steckdosen und Fehlerstromüberwachung
Die Bachmann BN PRO Metered + RCM – 36xCombo, 3,0m CEE 16A/5p (BM0024752) vereint 36 universelle Combo Steckdosen, präzise Energiemessung pro Steckdose und eine integrierte Differenzstrommessung je Phase (Typ B) in einer leistungsstarken 3-phasigen PDU. Die ausschließliche Bestückung mit Combo Steckdosen im Format C13/C15/C19/C21 bietet maximale Anschlussflexibilität für unterschiedlichste IT-Geräte. Die RCM-Funktion erkennt sowohl Wechsel- als auch Gleichfehlerströme frühzeitig und schützt die gesamte IT-Infrastruktur. Mit einem Eingang von 16 A / 400 V und einer Gesamtleistung von 11 kW ist die Bachmann PDU für Hochleistungsumgebungen ausgelegt. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den Fernzugriff auf alle Mess- und Überwachungsdaten.
Für maximale Ausfallsicherheit lassen sich Controller und Netzteil im laufenden Betrieb tauschen (Hot-Swap). Das übersichtliche 2,4" TFT-Farbdisplay zeigt alle relevanten Daten auf einen Blick. Über die PDU-Verbundfunktion können bis zu 20 PDUs über eine einzige IP-Adresse verwaltet werden. Die Bachmann BN PRO Metered + RCM eignet sich ideal für sicherheitskritische Colocation-Umgebungen, dicht bestückte Racks und professionelle IT-Infrastrukturen mit 3-Phasen-Anbindung.
Technische Details Bachmann BN PRO Metered + RCM 3-phasige PDU 36xCombo
- Eingang: 16 A / 400 V, 11 kW, 3-phasig
- Zuleitung: 3,0 m, 2,5 mm², CEE Stecker 16 A rot

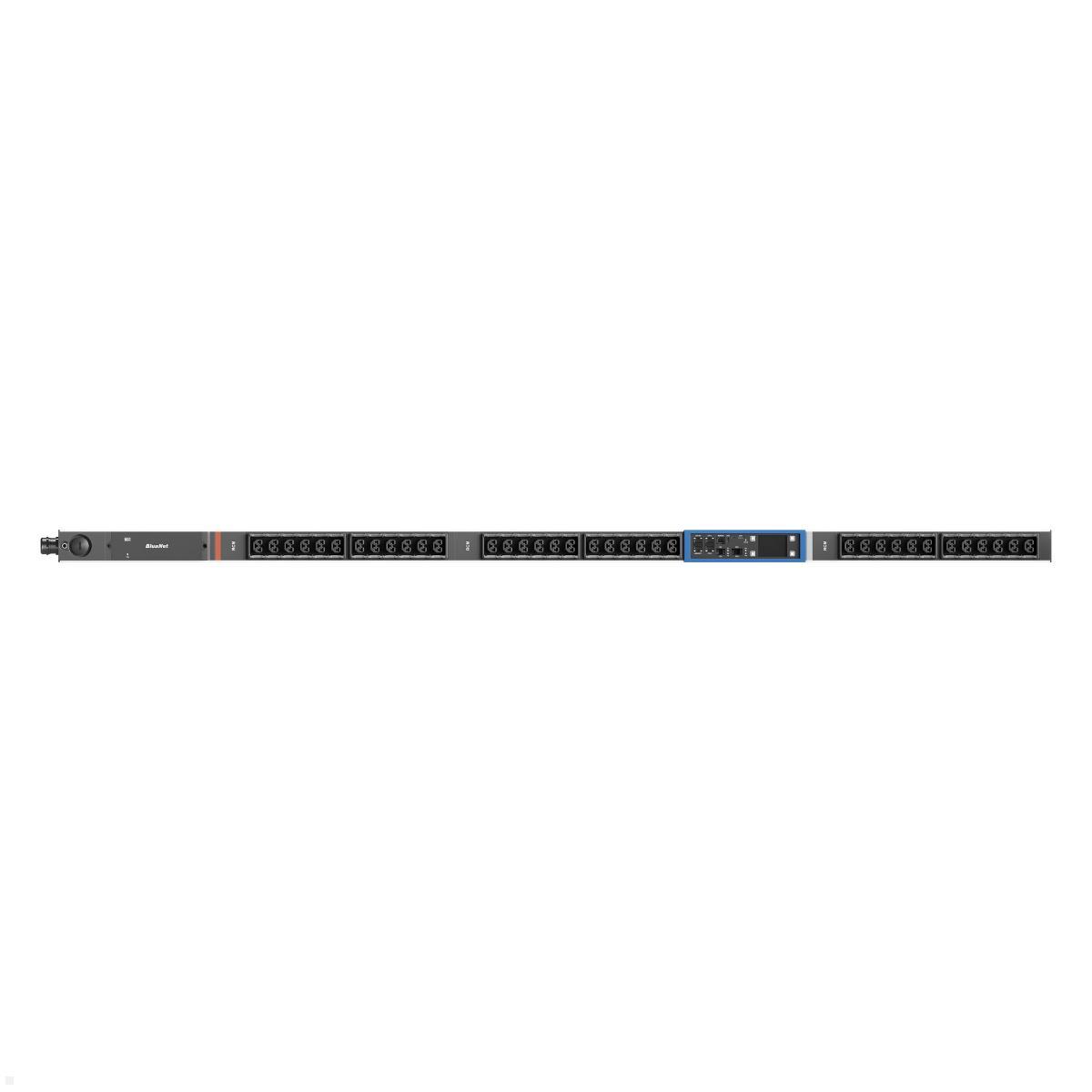

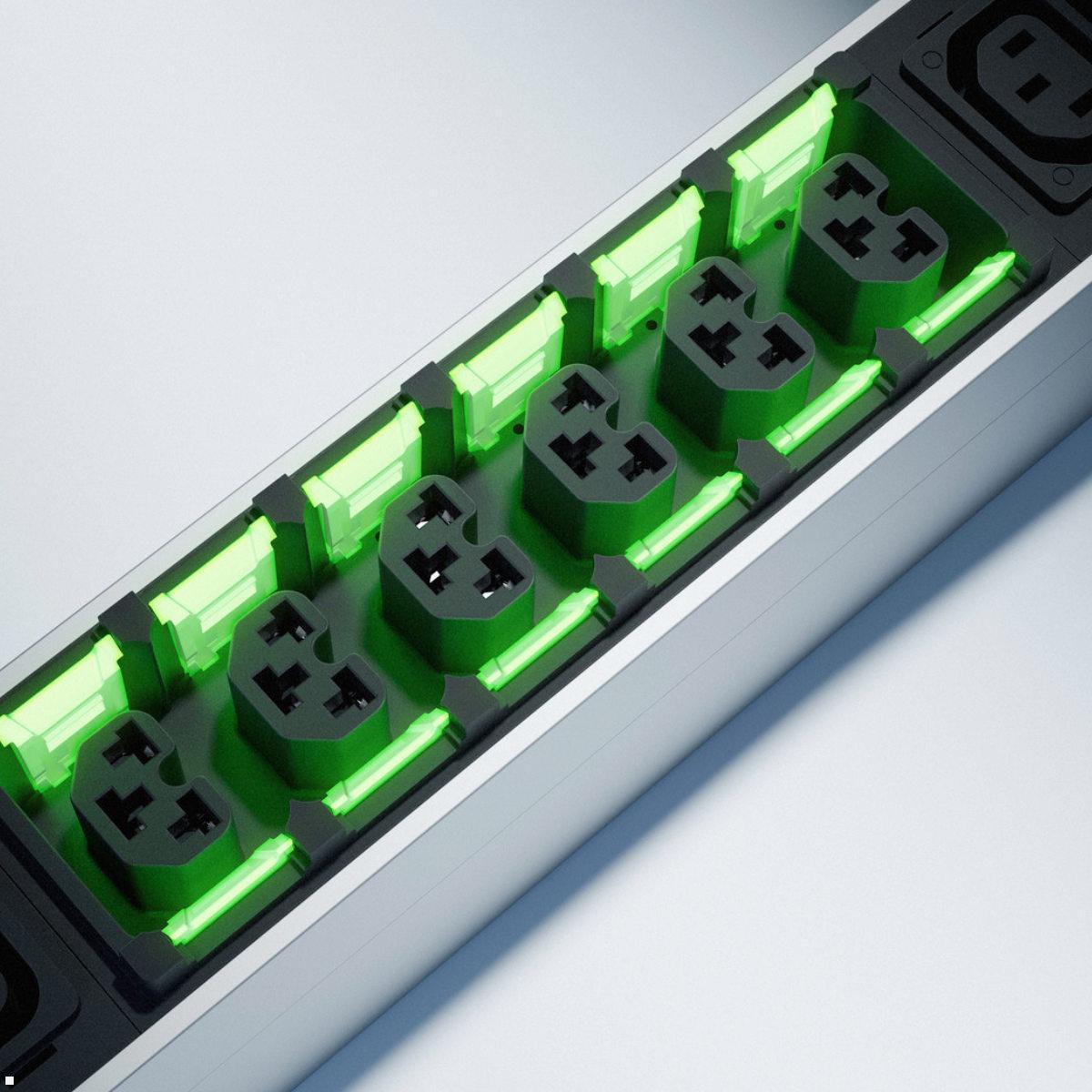

- Ausgang: 36x Combo C13/C15/C19/C21
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor

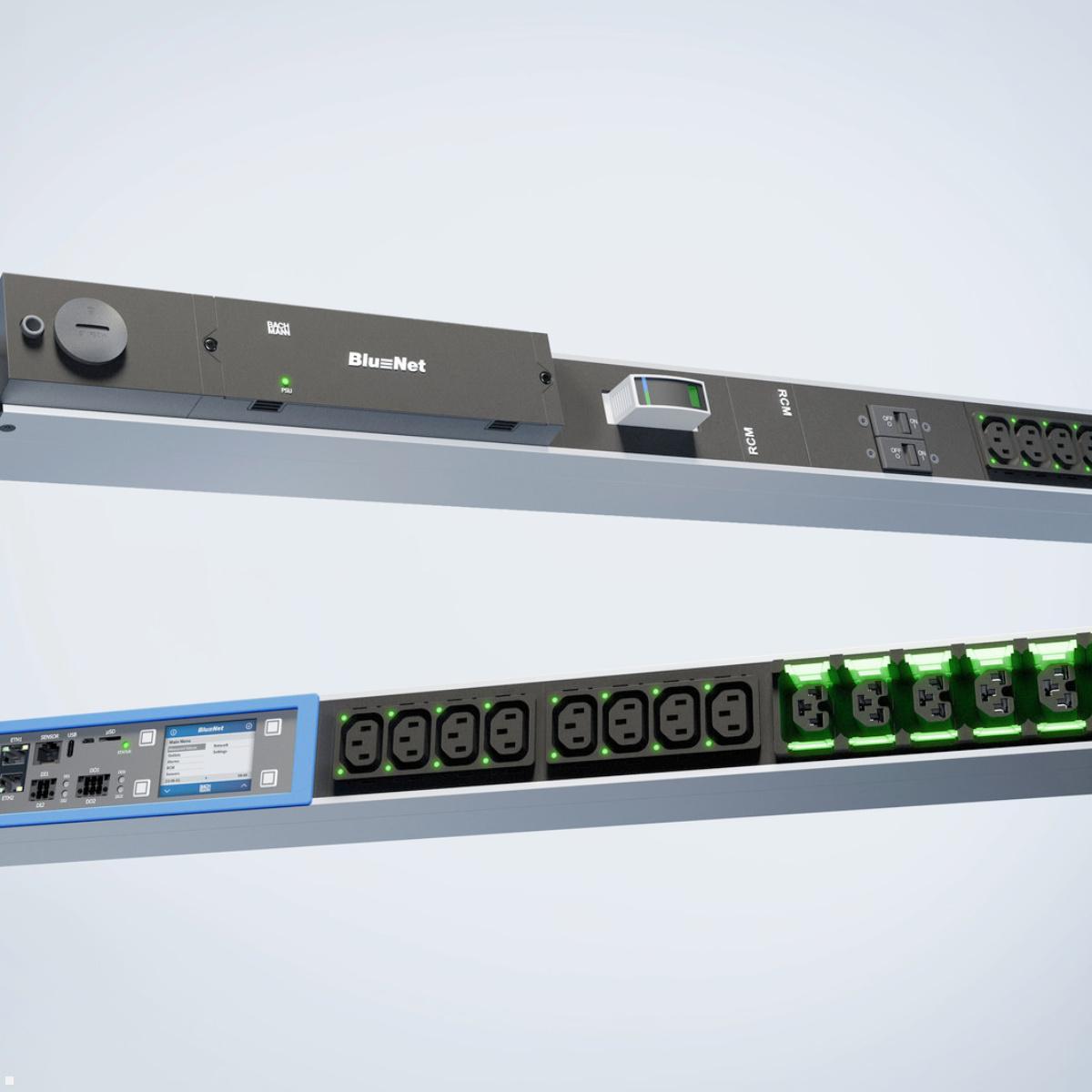

- RCM-Differenzstrommessung je Phase, Typ B
- 3-phasig, Nennstrom 16 A, Versorgungsspannung 400 V
- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s
- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung

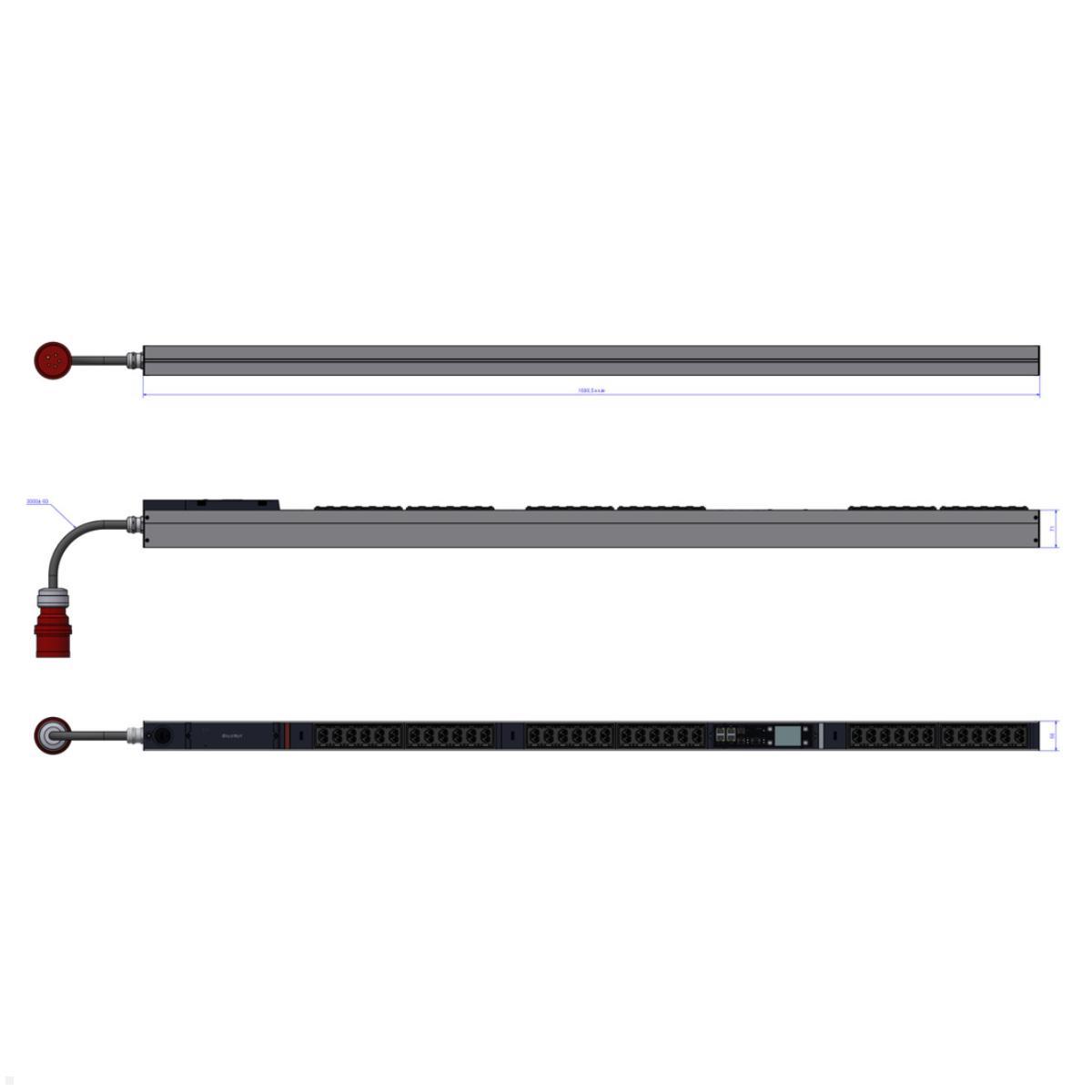

- Montagerichtung: vertikal (0U)
- Maße (L×B×T): 1697 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Produktdatenblatt: |  [pdf] |
|---|---|
| Technische Zeichnung: | [pdf] |
| RoHS / REACH: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Garantie: | 3 Jahre |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| Größe PDU: | Vertikal |
| Messen: | pro Port |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Ja |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Anzahl Steckdosen: | 36 Steckdosen |
| Form: | eckig |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| USB-Charger: | USB C |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Warum ist eine 3-phasige PDU mit RCM und 36 Combo Steckdosen die sicherste Wahl?

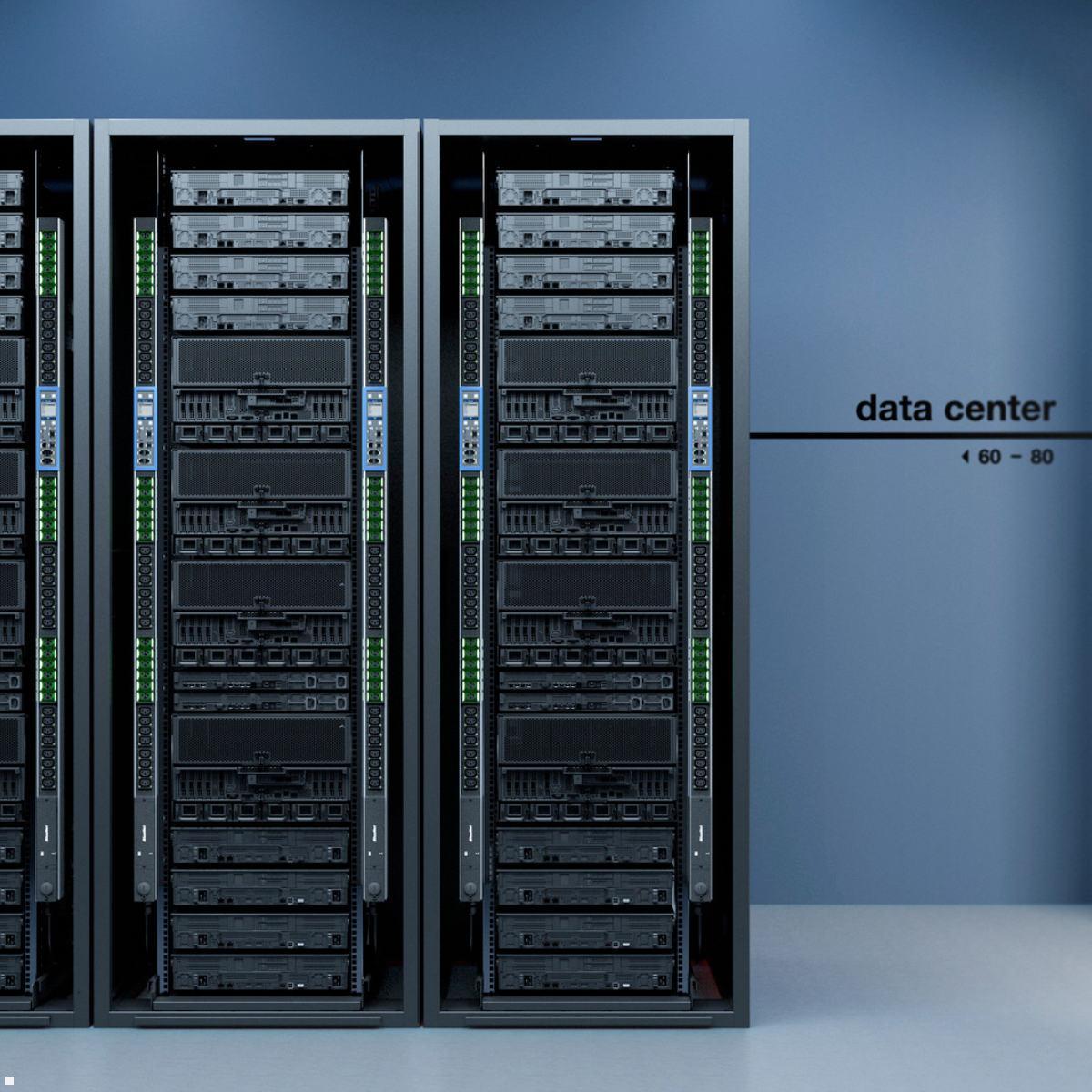

In professionellen Rechenzentren steigen die Anforderungen an Sicherheit und Leistung stetig. Die Bachmann BN PRO Metered + RCM mit 36 Combo Steckdosen (BM0024752) erfüllt beide Anforderungen auf höchstem Niveau. Die integrierte RCM-Differenzstrommessung je Phase nach Typ B erkennt sowohl Wechsel- als auch Gleichfehlerströme und bietet damit den umfassendsten Schutzstandard für IT-Geräte mit Schaltnetzteilen und Frequenzumrichtern. Die 36 Combo Steckdosen im Format C13/C15/C19/C21 sind universell einsetzbar und decken sämtliche Anschlussanforderungen ab. Die 3-phasige Einspeisung mit 16 A / 400 V und 11 kW Gesamtleistung verteilt die Last gleichmäßig und bietet maximale Kapazitätsreserven. Die Messung pro Steckdose erfasst für jedes angeschlossene Gerät detaillierte Werte wie Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung sowie Energiewerte, Frequenz und Leistungsfaktor.
Wie ergänzen sich RCM-Überwachung und Steckdosenmessung?
Die Kombination beider Überwachungsfunktionen in der Bachmann BN PRO Metered + RCM bietet ein lückenloses Sicherheits- und Monitoringsystem. Während die Steckdosenmessung den Energieverbrauch jedes einzelnen Geräts transparent macht, überwacht die RCM-Funktion kontinuierlich die Differenzströme je Phase und alarmiert bei kritischen Abweichungen. Über den integrierten Webserver sind alle Daten per Webinterface aus der Ferne einsehbar. Die SNMP-Unterstützung ermöglicht die Integration in professionelle Monitoring-Plattformen. Zwei physisch getrennte Ethernet-Schnittstellen gewährleisten eine redundante Netzwerkanbindung. Der PDU-Verbund erlaubt die zentrale Verwaltung von bis zu 20 PDUs über eine IP-Adresse.
Welche Vorteile bietet das Hot-Swap-Konzept bei einer 3-phasigen RCM PDU?

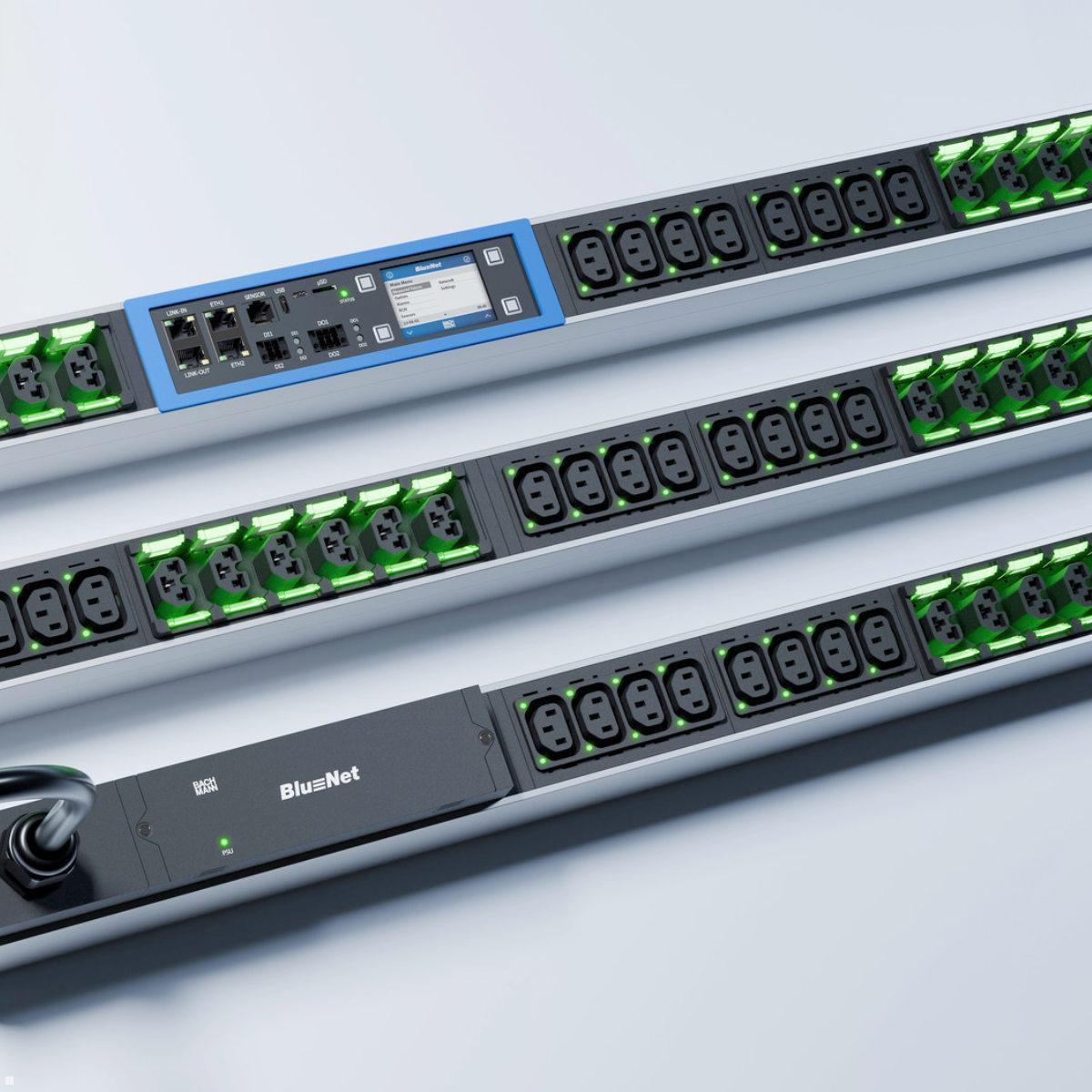

Bei einer 3-phasigen PDU mit 36 Ausgängen und RCM-Überwachung sind besonders viele kritische Geräte angeschlossen. Die Hot-Swap-Fähigkeit ermöglicht den Austausch von Controller und Netzteil im laufenden Betrieb, sodass Wartungsarbeiten und Firmware-Updates ohne Unterbrechung der Stromversorgung erfolgen. Ein benachbartes PDU oder ein PoE-Switch kann das Kommunikationsmodul redundant versorgen. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige zeigt alle Betriebsdaten direkt am Gerät. Status-LEDs an jeder Steckdose und farbliche Rahmen in Blau und Rot erleichtern die Zuordnung im redundanten Betrieb. Mit Maßen von 1697 x 56 x 71 mm und vertikaler 0U-Montage ist die PDU für große Racks konzipiert.
