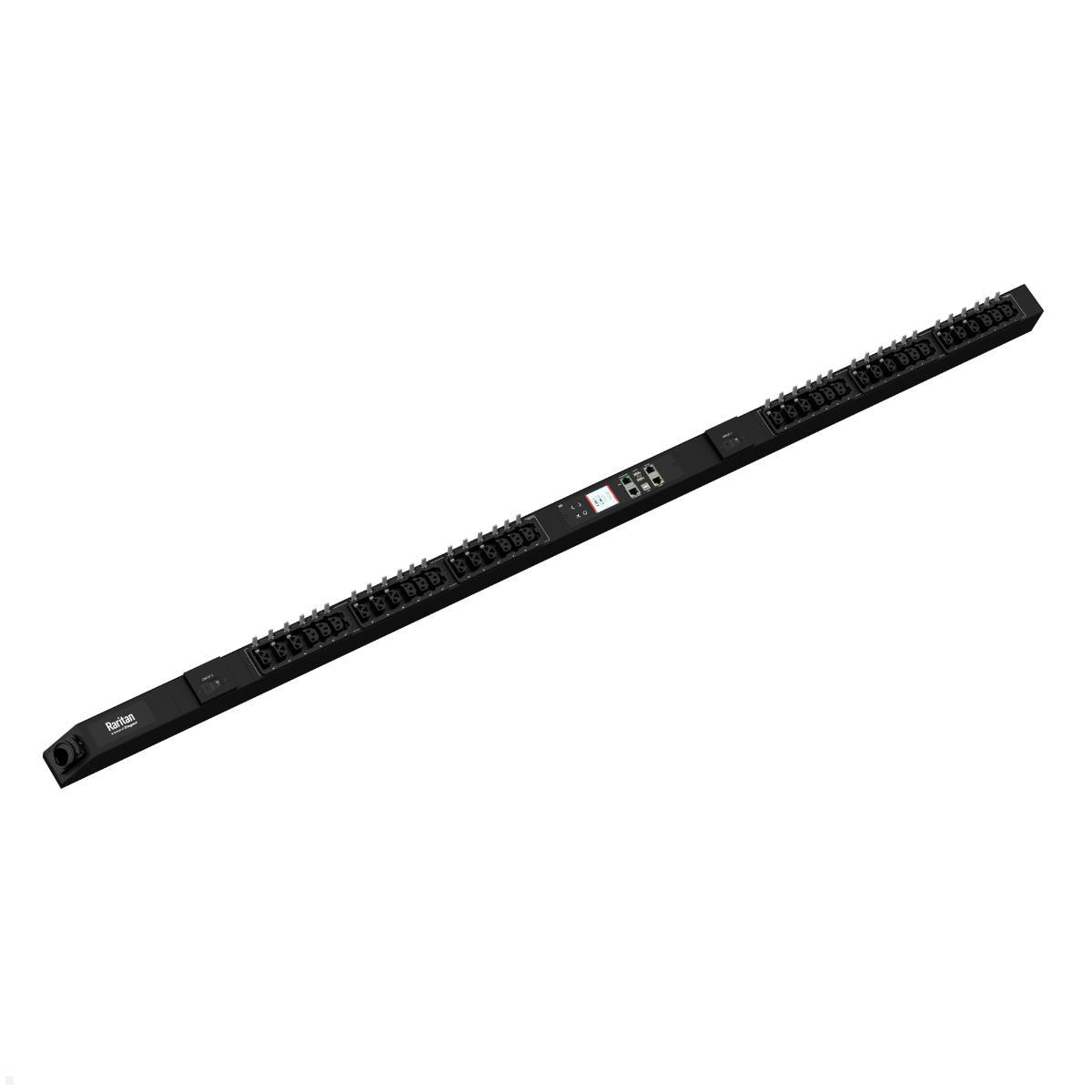

Legrand Raritan iX Rack-PDU 0U mit 18xC13 / 18xCx, 1-phasig 230V 32A, Outlet Metered (PX4-4057-E7)
Highlights
- 36 verriegelbare Outlets, 7,4 kVA
- 1-phasig 230V 32A, IEC-Eingang
- Billing-Grade Messung Klasse 0,5
- Power Quality Monitoring
- Hot-swappable Controller, Farb-LCD
Stromverteilung mit 36 Ausgängen und präziser Energiemessung pro Port

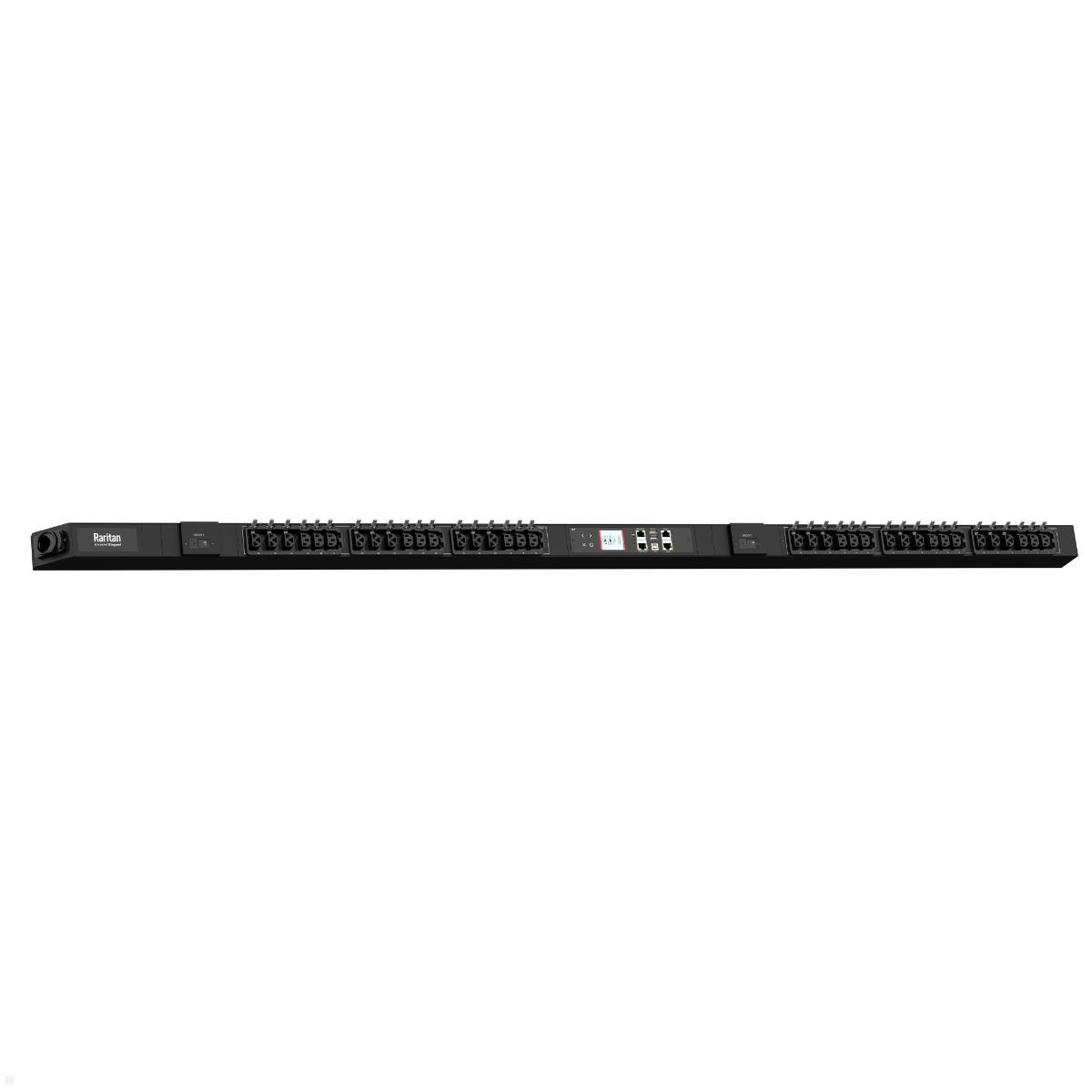

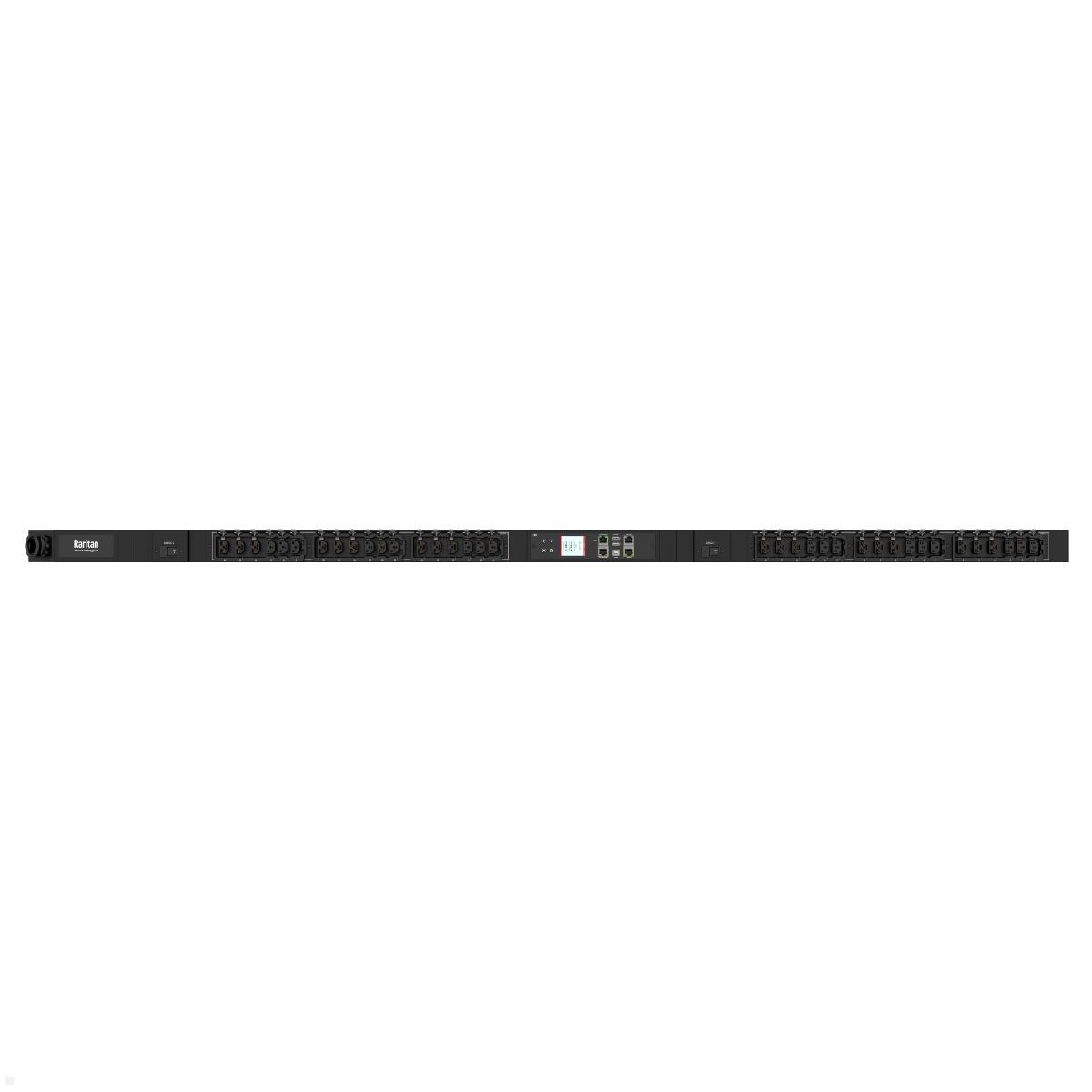

Die Legrand Raritan iX Rack-PDU (PX4-4057-E7) ist eine leistungsstarke, vertikal montierbare 0U-Stromverteilungseinheit für den professionellen Einsatz im Rechenzentrum. Mit 36 verriegelbaren Ausgängen (18x C13 und 18x Combo C13/C19) und einer Kapazität von 7,4 kVA bietet sie zuverlässige Stromverteilung für dicht bestückte Server- und Netzwerkinfrastrukturen. Die einphasige PDU wird über einen IEC 230V/32A Eingang versorgt und liefert dank Billing-Grade Energiemessung der Klasse 0,5 präzise Verbrauchsdaten für Spannung, Strom, Wirkleistung, Scheinleistung, Energieverbrauch und Leistungsfaktor. Die Messung erfolgt pro Eingangsleitung, pro Sicherungsautomat und pro einzelnem Ausgang. Zusätzlich überwacht die PDU die Stromqualität mit Parametern wie Oberschwingungsverzerrung, Spannungseinbrüchen, Spannungsüberhöhungen, Neutralleiterstrom, Einschaltstrom und Scheitelfaktor.
Intelligente Rack-PDU für transparentes Energiemanagement

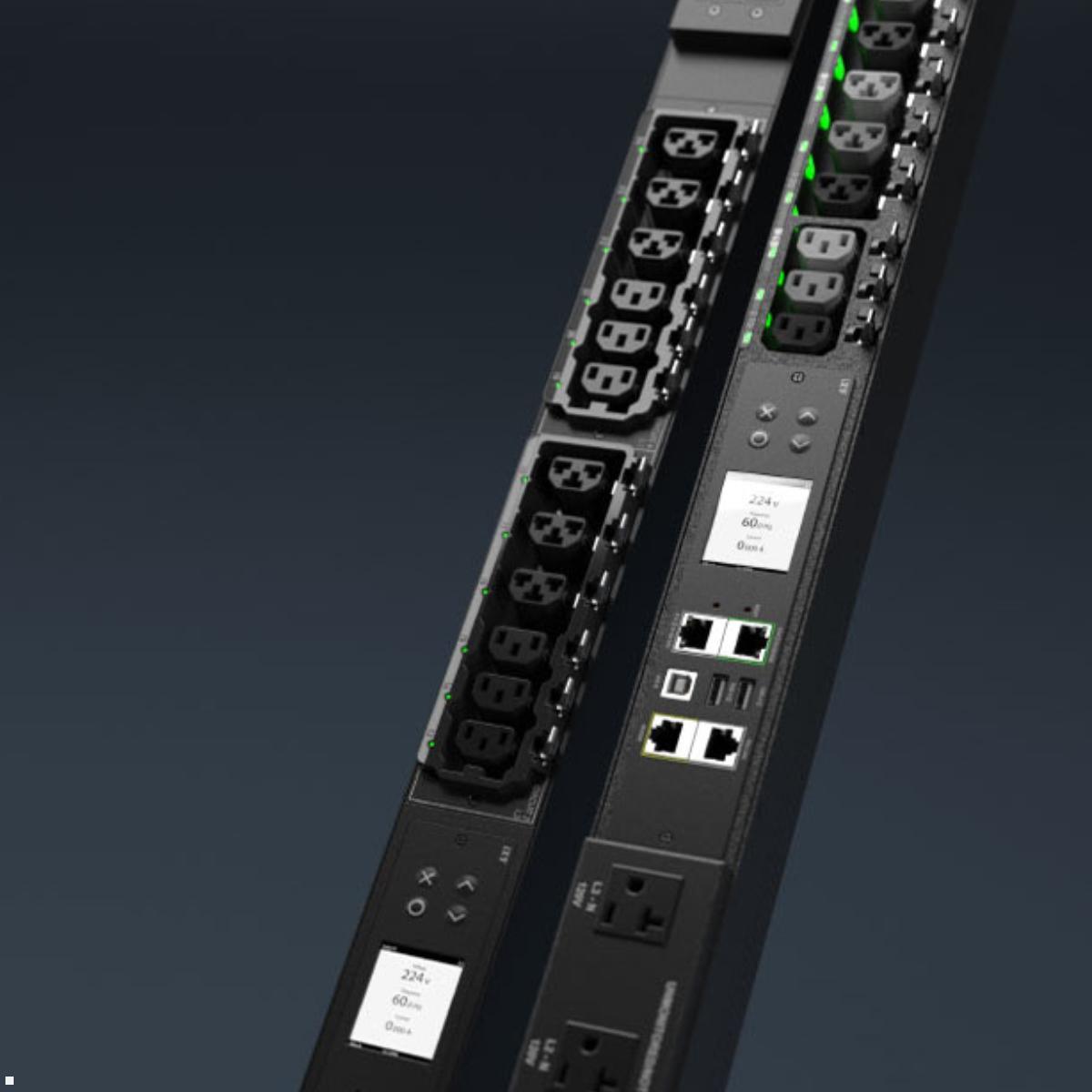

Der hot-swappable Controller mit integriertem Farbdisplay ermöglicht den Austausch im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Das LCD-Display zeigt Spannung, Strom und Wirkleistung pro Leitung, pro Sicherungsautomat und pro Ausgang an und passt die Ausrichtung automatisch an. Die Fernverwaltung erfolgt über HTTP(S), SSH, Telnet, SNMP v2/v3, JSON-RPC API, MODBUS-TCP und Redfish API. Bis zu 8 PDUs lassen sich über die PDU-Link-Funktion verketten, wobei die Primär-PDU alle Leistungsdaten der angeschlossenen Einheiten zentral verwaltet. Im Kaskadierungsmodus können bis zu 32 PDUs über einen Ethernet-Port oder 16 PDUs über USB betrieben werden. Die redundante Dual-Ethernet-Anbindung (10/100/1000 Base-T) mit optionalem WLAN (802.11 a/b/g/n) gewährleistet eine hochverfügbare Netzwerkverbindung. Die PDU unterstützt umfangreiche Umgebungssensorik für Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck, Staub, Wasseraustritt, Bewegung, Vibration und Kontaktschluss.
Technische Details Legrand Raritan iX Rack-PDU 0U mit 18xC13 / 18xCx, 1-phasig 230V 32A, Outlet Metered (PX4-4057-E7)
- Eingang: IEC 230V/32A 2P+PE 6h
- Nennspannung Eingang: 230V
- Maximaler Eingangsstrom: 32A
- Leistungskapazität: 7,4 kVA
- Ausgänge: 18x C13, 18x Combo C13/C19
- Überlastschutz: 2 Sicherungsautomaten
- Energiemessung: Billing-Grade, Klasse 0,5
- Messung pro Eingangsleitung, pro Sicherungsautomat, pro Ausgang
- Power Quality Monitoring
- Kein Remote Outlet Switching
- Hot-swappable Controller mit Farb-LCD-Display
- PDU-Linking: bis zu 8 PDUs
- Kaskadierung: bis zu 32 PDUs (Ethernet) / 16 PDUs (USB)
- Dual Ethernet 10/100/1000 Base-T, optional WLAN
- Fernverwaltung: HTTP(S), SSH, Telnet, SNMP v2/v3, JSON-RPC, MODBUS-TCP, Redfish API
- Umgebungssensoren: Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck u.v.m.

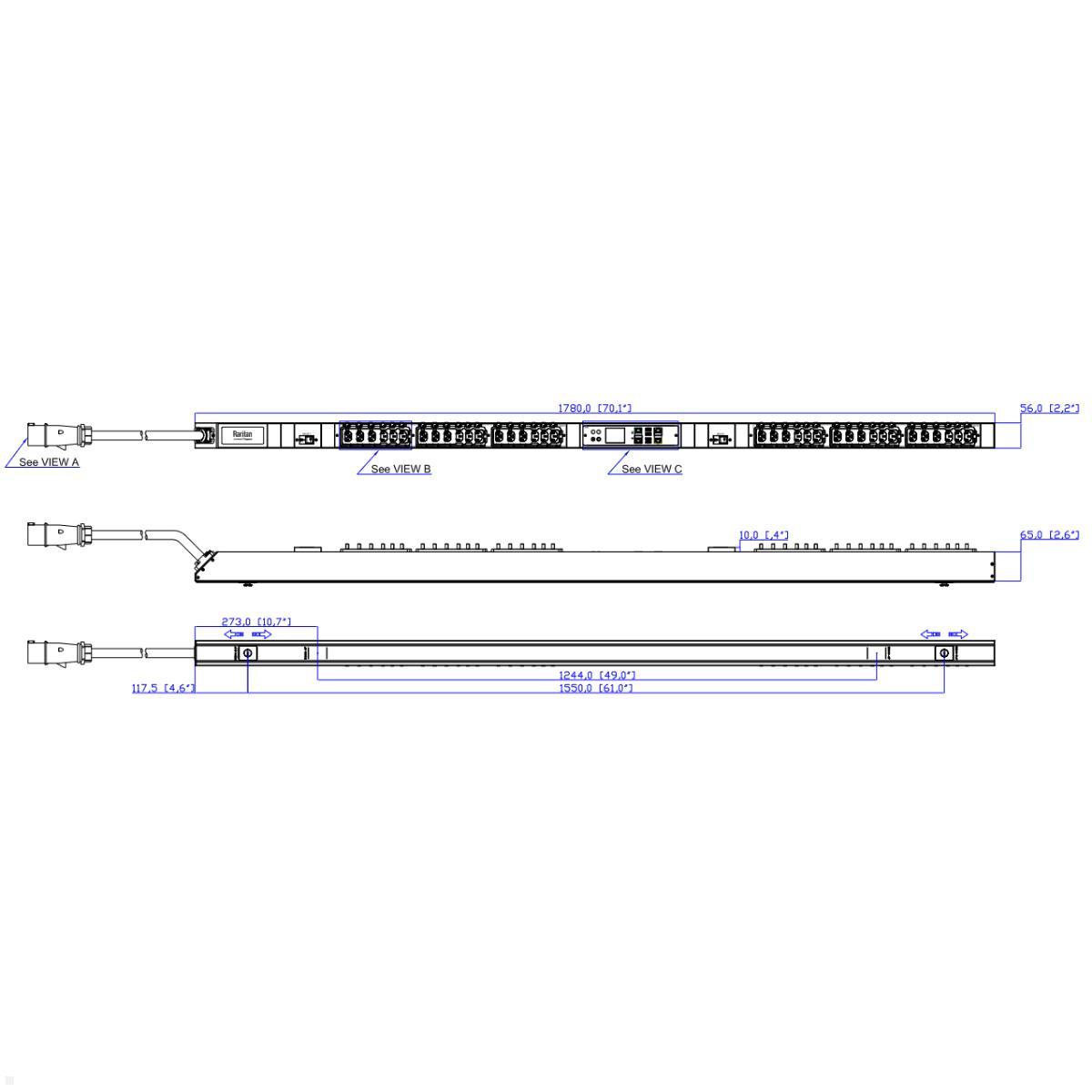

- Maße (BxTxH): 56 x 65 x 1780 mm
- Gewicht: 5,9 kg
- Betriebstemperatur: bis 60 °C
- Anschlusskabel: 3 m
- Zertifizierung: CE
- Garantie: 2 Jahre
| Produktdatenblatt: |  [pdf - Englisch] |
|---|---|
| Technische Zeichnung: | [pdf] |
| Verpackungsmaße (LxBxH in mm): | 1940 x 255 x 125 |
| Installationsmaterial enthalten: | + |
| Garantie: | 2 Jahre |
| Hersteller/Importeur: | Legrand AV Netherlands B.V. / Chief, Franklinstraat 14, 6003 DK Weert NL, deutschland.verkauf@av.legrand.com |
| Einspeisung: | 32A |
| Messen: | pro Port |
| Phasen: | 1-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | C13, Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Größe PDU: | Vertikal, 42 HE |
| Anzahl Steckdosen: | 36 Steckdosen |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| Sicherung: | Ja |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Wofür eignet sich eine 0U Rack-PDU mit 36 Ausgängen und Billing-Grade Metering?
Eine Rack-PDU mit 36 Outlets und Outlet Metering wie die Legrand Raritan iX (PX4-4057-E7) ist speziell für dicht bestückte Serverracks konzipiert, in denen eine hohe Anzahl an Geräten über eine einzige PDU versorgt werden muss. Die Billing-Grade Energiemessung der Klasse 0,5 liefert hochgenaue Daten für Spannung, Strom, Wirkleistung, Scheinleistung, Energieverbrauch und Leistungsfaktor auf Ebene jedes einzelnen Ausgangs. Diese granularen Verbrauchsdaten sind unverzichtbar für die verbrauchsgerechte Abrechnung in Colocation-Rechenzentren sowie für die Kapazitätsplanung und Effizienzoptimierung in unternehmenseigenen Serverräumen. Im Unterschied zu schaltbaren PDUs verzichtet dieses Modell bewusst auf Remote Outlet Switching und konzentriert sich auf die reine Mess- und Überwachungsfunktion. Die Überwachung der Stromqualität mit Parametern wie Oberschwingungsverzerrung, Spannungseinbrüchen und Scheitelfaktor ermöglicht die frühzeitige Erkennung von Problemen in der Stromversorgung, bevor diese zu Geräteausfällen führen. Der hot-swappable Controller gewährleistet, dass Firmware-Updates und Hardwareaustausch ohne Unterbrechung der Stromversorgung durchgeführt werden können.
Warum sind 36 Outlets für hochverdichtete Serverumgebungen wichtig?
In modernen Rechenzentren werden Server und Netzwerkkomponenten immer dichter gepackt, um die verfügbare Stellfläche optimal zu nutzen. Eine PDU mit 36 verriegelbaren Ausgängen (18x C13 und 18x Combo C13/C19) ermöglicht es, mehr Geräte pro Rack anzuschließen, ohne zusätzliche PDUs installieren zu müssen. Die Combo-Ausgänge bieten dabei maximale Flexibilität, da sie sowohl C13- als auch C19-Stecker aufnehmen können. Die mechanische Verriegelung der Outlets verhindert das versehentliche Lösen von Netzkabeln durch Vibrationen oder Zugbelastung. Die redundante Dual-Ethernet-Anbindung mit optionalem WLAN sorgt für eine hochverfügbare Netzwerkverbindung, während die umfangreiche Fernverwaltung über Protokolle wie SNMP v3, JSON-RPC API und Redfish API eine nahtlose Integration in bestehende DCIM- und Monitoring-Systeme ermöglicht.
Welche Vorteile bieten PDU-Linking und Umgebungssensorik?

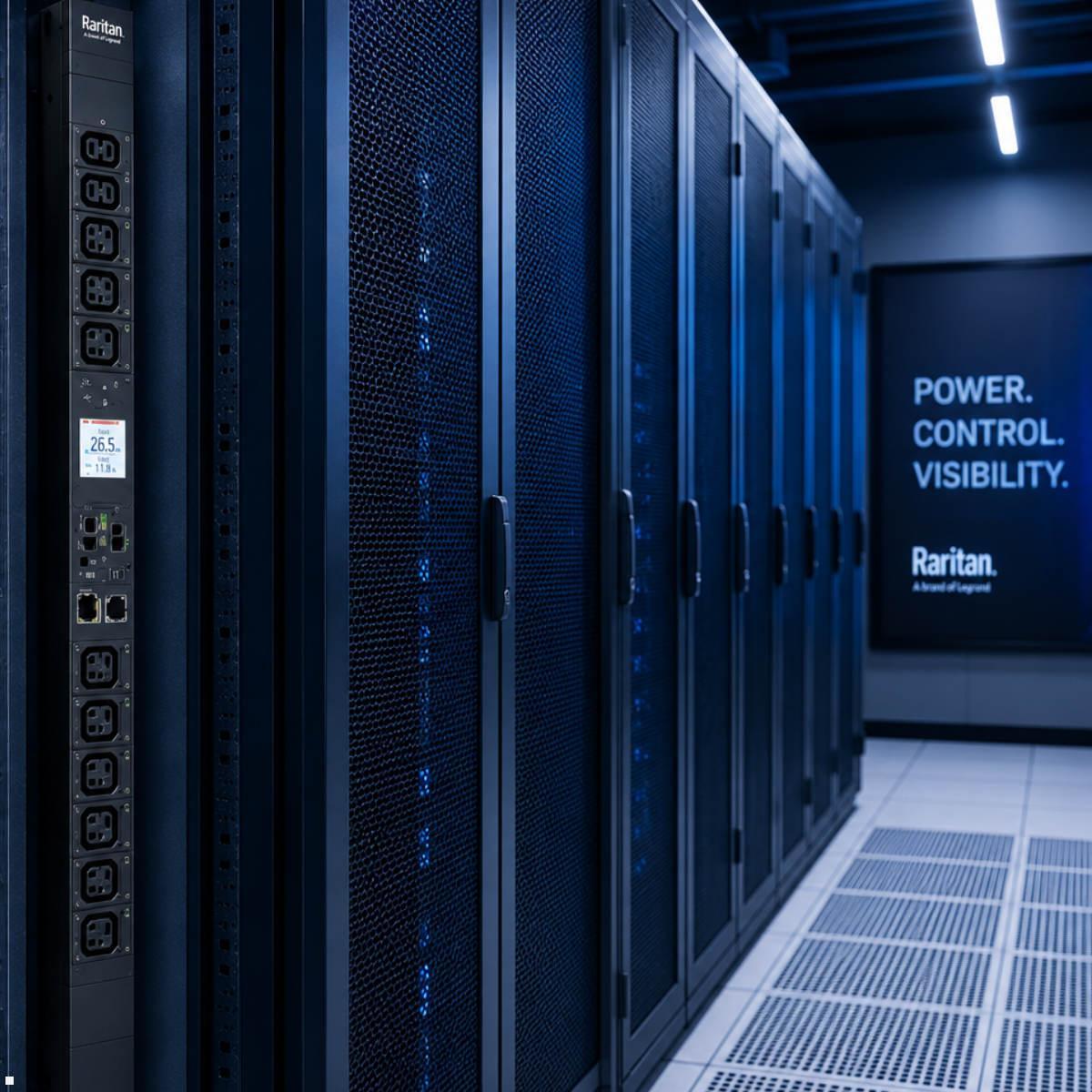

Die PDU-Link-Funktion erlaubt die Verkettung von bis zu 8 PDUs, wobei eine Primär-PDU die Leistungsdaten aller verbundenen Einheiten zentral erfasst und über eine gemeinsame Benutzeroberfläche zugänglich macht. Im Kaskadierungsmodus lassen sich bis zu 32 PDUs über einen einzigen Ethernet-Port zusammenschalten, was den Bedarf an IP-Adressen deutlich reduziert. Die integrierte Sensorschnittstelle unterstützt Temperatur-, Feuchtigkeits-, Luftstrom-, Differenzdruck-, Wasserleck-, Bewegungs- und Vibrationssensoren. Alle Sensordaten werden zentral über die PDU erfasst, protokolliert und können über SNMP, HTTP oder MQTT an übergeordnete Managementsysteme weitergeleitet werden. Diese umfassende Umgebungsüberwachung bildet zusammen mit der präzisen Energiemessung ein ganzheitliches Monitoring-System für moderne Rechenzentren.
